产品型号：安立 MU181040A

促销价 电议

产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

维修  /通用仪器/其它仪器仪表/其它仪器仪表

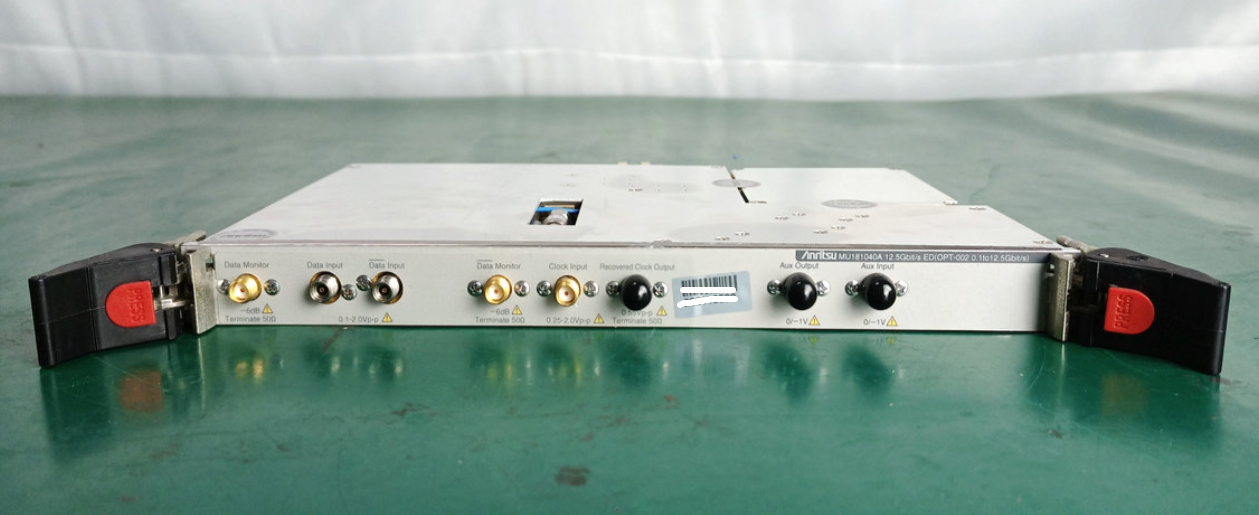

维修安立 MU181040A 接收模块

浏览次数：9

技术成熟，品质保证，速度快捷

产品参数

选件 维修地 维修周期 是否计量 保修时间
001 - -- 否 不保修
价格：

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-14
联系电话：0755-86016691

常见故障

适配 MP1800A 信号质量分析仪，分为主机插槽识别、射频输入前端、时钟恢复同步、误码测量精度、校准自检、供电过热、程控通讯、固件存储八大类故障。

1. 插槽识别、背板总线通讯故障

  1. MP1800A 主机提示 Module Not Found，完全识别不到 MU181040A
    现象：插入任意插槽无通道显示，更换同规格模块上机正常。
    成因：模块后侧金手指氧化、磨损；内部 DC-DC 供电芯片短路；存储硬件 ID、校准参数的 EEPROM 引脚震动脱焊；主机插槽供电保险熔断。
  2. 识别时断时续，轻微插拔模块通道瞬间消失
    机柜频繁搬运震动，背板通讯排线、金手指弹片疲劳，接触时通时断。
  3. 本地面板可设置参数，GPIB/LAN 程控读取误码、眼图数据无响应
    模块内部控制差分通讯线路虚焊，远程 SCPI 数据交互断路。
  4. 多模块 PPG+ED 同步扫描时序错乱，误码统计数据错位丢失
    背板 Trigger 同步时钟线路虚焊，多卡采集同步不稳。

2. 射频 Data/XData 输入前端硬件故障（高发）

  1. 有码型输入但完全无法接收，误码计数无变化
    成因：前面板 SMA 输入内芯针脚弯折断裂；前端限幅 TVS、采样电阻被高压 / 静电击穿；内部半刚性射频线缆根部脱焊。
  2. 接收灵敏度大幅下降，小幅度信号完全无法同步
    前端低噪声放大 MMIC 芯片老化增益衰减；输入匹配电阻变值，信号损耗加大。
  3. 波形上升沿失真、眼图闭合、固有抖动测量数值偏大
    双通道射频增益、相位失衡；屏蔽腔体缝隙漏电磁干扰，底噪抬高。
  4. 触碰射频线缆，误码瞬间飙升、同步丢失
    SMA 法兰内部弹片松动，接触阻抗不稳定，信号断续。
  5. 输入大功率反射信号后通道永久失效
    被测件反向高压倒灌，击穿前端射频保护元件。

3. 时钟恢复 PLL、同步专属故障（典型报错 Sync Loss / LO Unlock）

  1. 屏幕持续 Sync Loss 失同步，无法建立码型锁定
    成因：时钟恢复 PLL 晶振漂移；外部 10MHz 参考时钟 BNC 接口脱焊；锁相环路滤波电容老化。
  2. 仅内部时基可同步，外接 10MHz 参考时钟锁相失败
    时钟切换继电器触点烧蚀，外部时钟输入通路断路。
  3. 切换不同速率码型同步反复丢失，高低频同步能力不一致
    时基相位补偿校准数据丢失，PLL 捕捉带宽参数失效。
  4. 长时误码扫描中途突然失同步，冷却后短暂恢复
    模块高温下 PLL 电路温漂加剧，制冷散热不良。

更多>>

维修案例

案例 1：MP1800A 主机提示 Module Not Found，模块完全无法识别

故障现象：任意插槽插入 MU181040A 均报错模块故障，屏幕无通道；更换其他 ED 模块上机正常。
故障排查：模块后侧背板金手指重度氧化发黑；内部 DC-DC 供电芯片击穿；存储硬件 ID 的 EEPROM 引脚长期震动脱焊，主机读取不到模块身份。
维修操作：异丙醇深度擦拭背板金手指；更换击穿 DC-DC 电源芯片；热风枪补焊 EEPROM 全部引脚；40℃恒温烘干模块去除潮气。
复测验证：主机开机瞬间识别 12.5G 误码接收模块，时钟恢复、误码统计、眼图抖动测量全部功能恢复。

案例 2：输入标准 PRBS 码型持续 Sync Loss 失同步，无法锁定码型

故障现象：PPG MU181020A 正常输出 12.5G 码型，MU181040A 始终同步丢失；更换射频线缆、衰减负载故障不变。
故障根源：模块时钟恢复 PLL 内置晶振老化漂移；锁相环路滤波电容容量衰减，时钟捕捉带宽不足；时钟校准补偿数据丢失。
维修步骤：更换 PLL 老化晶振与时序滤波电容；执行时钟恢复专用全量程校准，重写相位补偿曲线；优化 PLL 捕捉带宽参数。
复测：12.5G PRBS 短 / 长码型均可稳定同步锁定，连续 72 小时误码扫描无同步丢失。

案例 3：接收灵敏度不足，小幅信号无法同步，误码计数异常偏大

故障现象：0.7Vpp 标准信号可稳定接收；0.2Vpp 小幅度信号完全失同步，同等线路误码计数比标准值高 10 倍。
拆机检测：射频前端低噪声放大 MMIC 芯片老化增益衰减；通道匹配衰减电阻变值，全频段频响补偿 EEPROM CRC 校验错误。
维修处理：更换老化射频放大芯片；烘干存储 EEPROM 并重焊；使用标准高速信号源完成全频点射频溯源校准，写入全新增益补偿数据表。
复测：接收灵敏度恢复出厂标准，高低幅度码型误码测量误差≤0.01dB。

案例 4：执行 Module Cal 模块校准弹窗射频前端校准失败

故障现象：整机自动校准先后弹出 RF Frontend Fail，无法做眼图、抖动、误码动态范围校准，计量判定指标不合格。
故障定位：模块内置标准射频参考源输出功率衰减；存储全频段温漂补偿参数的 EEPROM 受潮氧化，原厂频响曲线全部丢失。
维修：检修更换老化内置标准参考源；烘干模块电路板并重焊 EEPROM；全套完成射频、时钟恢复双通道校准。
复测：一键模块校准一次性通过，高低频、高低功率测量精度恢复出厂指标。

更多>>
