Keysight（原安捷伦）81636B 为插卡式 InGaAs 高速光功率测量模块，原厂已停产，归属 816xB 光波测量平台系列，必须插入 8163B、8164B、8166B 光波万用表主机插槽内使用，不可独立工作，支持多模块同时上机实现多通道并行采集，广泛用于光器件光谱扫描、高速功率记录、PDL 测试、产线自动化测试场景Keysight。
探测器采用 InGaAs 感光芯片，工作波长1250‑1640nm，覆盖 1310nm、1550nm 通信 C/L 波段；功率测量范围‑80dBm～+10dBm，手动量程模式单量程动态大于 55dB。最短平均时间 25μs，模拟带宽 17kHz，可实现高速瞬态光信号捕捉；单模块最大存储100000 组采样点，远高于普通功率模块的 20000 点，可完成长时间高速波形记录，自带模拟输出接口，可以外接示波器实时观测光功率动态变化Keysight。
典型测量不确定度 ±3%，偏振相关损耗 PDL＜±0.015dB，光谱纹波低，线性度优良；模块板载 EEPROM 存储原厂波长响应校准系数，主机自动调用补偿。支持内部 / 外部硬件触发，可与可调谐激光器同步，完成波长扫描类自动化测试；具备最大最小值、数据日志记录功能，完整 SCPI 程控指令，适配 LabVIEW 自动化产线测试开发。

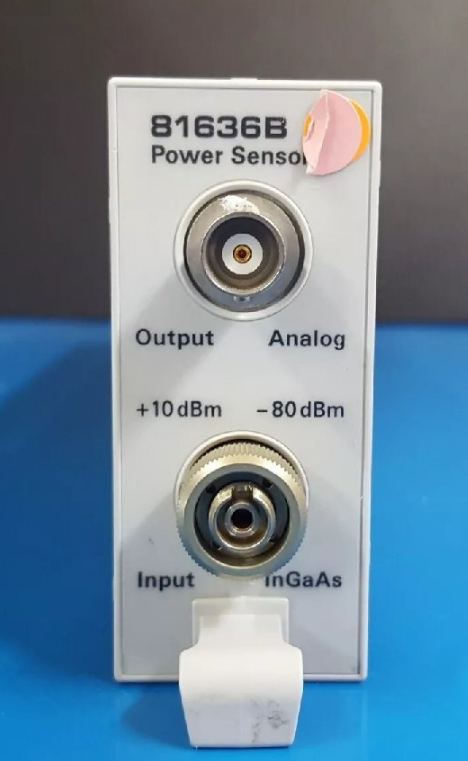

模块前面板采用 81000 系列通用接口，可换装 FC、SC、LC、裸光纤夹具适配器，适配单模光纤测试；整机尺寸 75 mm×32 mm×335 mm，重量约 0.5kg，属于薄型插卡模块，占用主机单槽位，适合实验室研发、光器件产线批量检测使用
本次求购原装 Keysight 81636B 插卡式高速光功率模块，接受成色良好、硬件无损伤、指标符合原厂规格的二手设备，拒绝过载损坏、私自开盖维修、芯片老化、板卡腐蚀翻新设备，详细要求如下：
外观与机械结构方面，模块本体序列号刻印完整清晰，无打磨、涂改、磨损缺失，可溯源出厂信息。模块金属外壳无严重磕碰、变形、裂纹，插槽金手指光亮完整，无发黑氧化、烧蚀、引脚弯折，保证插入主机接触良好。前面板光输入接口完好，内部 InGaAs 探测器窗口无划痕、烧蚀光斑、顽固污渍，芯片无灼伤、暗点，不存在造成光损耗、灵敏度衰减的物理损伤。模块外壳无进水锈蚀痕迹，卡扣、锁紧机构完好，上机插拔顺畅无卡滞。
硬件维修履历，设备要求无私自开盖拆解、无第三方私自维修、无更换内部元器件，无进水受潮、电路板腐蚀发霉，无飞线、补焊翻新痕迹。模块 EEPROM 内部出厂全套校准数据完整无丢失，插入 8164B/8163B 主机，主机可以正常识别模块型号，完整读取内置波长校准参数，无模块不识别、硬件报错、告警弹窗。全部功能完整可用：25μs‑10s 平均时间可调、自动 / 手动量程切换、10 万点数据记录、内外触发、模拟输出接口输出正常；测量读数稳定，无随机跳数、基线漂移、量程卡死，模拟输出无失真异常。
性能精度指标，模块光电响应线性度满足原厂规格，‑80dBm~+10dBm 全量程工作正常，1310nm、1550nm 核心波段测量误差符合原厂指标，无灵敏度衰减、测量偏值超差。重点核验高速采集性能，25μs 最短平均时间功能正常，17kHz 模拟带宽无明显劣化。优先希望设备附带有效期内可溯源第三方计量校准证书，校准数据齐全；若无校准证书，硬件性能必须完好，我方到货后开展计量校验，一旦出现指标超差，支持全额退换。
配件以及交付资料，优先求购带光纤适配适配器，无适配器也可以接受。卖家需要提供多角度实物高清实拍照片，包含整机外观、插槽金手指、光学输入口、序列号特写；同时提供上机实测视频，展示模块插入主机识别、量程切换、高速采样、模拟输出实际效果，直观确认全部功能状态。设备需要现货，能够快速安排发货。
交易验收与质保，到货之后我方依次开展外观检查、主机联机识别、全量程功能测试、高速采集验证、计量精度验收，验收合格才确认收货。需要约定合理质保周期，到货验收阶段如果发现隐藏故障、探测器芯片损伤、指标超差、维修翻新、金手指损坏等问题，无条件支持退货。拒绝芯片老化烧毁、板卡维修、故障模块，设备需要满足实验室高速光谱扫描、光器件自动化测试长期使用需求。
