产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /光通信仪器/光源/可调光源

求购是德科技 81950A 可调谐激光源

浏览次数：28

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-17
联系电话：0755-86016691

*产品描述

Keysight 81950A 属于819xxA 系列单插槽紧凑型 ECL 外腔可调谐激光器模块，原厂已停产，市面均为原装二手模块；无法独立工作，必须安装在 8163A/B、8164A/B、8166A/B 光波测试系统主机 使用。
本机定位DWDM 系统加载光源、相干通信测试本振光源，分为 C 波段、L 波段版本；支持 ITU 标准波长网格锁定，具备＜100kHz 窄线宽、最高 + 15dBm 超高输出功率，支持 ±6GHz 频率偏移微调。标配熊猫型保偏光纤（PMF）输出。
整机硬件包含 ECL 激光谐振腔、高精度 TEC 温控单元、内置波长监测模块、功率调节回路、背板高速通讯总线。重点特性：支持网格调谐模拟商用 DWDM 发射机工作状态，同时支持任意波长定点设置；区别于 81682A 连续高速扫描型光源，81950A 更侧重于信道定点测试、相干混频、系统加载仿真。兼容 N7700A 光子测试软件、标准 SCPI 程控，适合搭建多通道并行测试平台。
易损耗点位：光纤输出端面、激光谐振腔、TEC 制冷单元、光电探测组件；二手采购重点核查端面质量、输出功率稳定性、波长重复性、激光器有无老化、受潮进水维修史。

更多>>

其他要求

1、核心技术指标

  • 激光器类型：外腔激光器 ECL
  • 波长覆盖（依靠硬件选件区分，采购务必核实）
    Option 210：C 波段 1527.6 ~ 1565.5 nm
    Option 201：L 波段 1570.0 ~ 1608.8 nm
    Option 3xx：C+L 无缝扩展版本（消除波段间隙）
  • 光谱线宽：＜100 kHz
  • 最大连续输出光功率：+15 dBm；内置 6 dB 连续功率可调范围
  • 绝对波长精度：±22 pm
  • 波长短时稳定性：±0.5 pm
  • 调谐特性：支持 ITU-T 25/50/100GHz 标准网格；支持 ±6GHz 频偏微调（相干测试核心功能）
  • 光纤输出：Panda 保偏光纤 PMF
  • 光纤接头选配：Option071 FC/PC；Option072 FC/APC（斜角端面，反射更低）
  • 激光安全等级：Class 1M

2、关键硬件选件清单（询价必须让卖家截图读取信息）

  1. 波段选件：Option210（C-band） / Option201（L-band） / Option3xx（C+L 无缝覆盖）
  2. 光纤接头选件：071（FC/PC）、072（FC/APC）
无内置电控衰减器，如需功率大范围衰减需外接光衰减器（与 81682A Option003 重要差异）

3、硬件结构

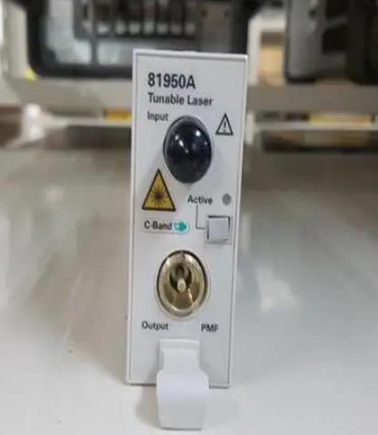

模块前面板：激光警示标识、Active 工作指示灯、PMF 光纤输出接口；
背板：金手指总线，实现与 816x 系列主机供电、通讯；
占用：主机单槽位，便于多模块多路光源并行搭建系统。

4、适配主机清单（仅兼容以下机型）

8163A / 8163B；8164A / 8164B；8166A / 8166B
⚠️ 不能用于 N7700 系列主机、不可混用 81682A 配套主机平台

5、完整测试功能

  1. DWDM 系统仿真加载，模拟多路发射信道定点光激励；
  2. 相干光通信接收机、相干混频器本振光源；
  3. 高速光模块、400G 相干器件接收端测试；
  4. EDFA 光纤放大器高功率激励、饱和特性测试；
  5. ITU 网格波长定点损耗、隔离度静态测试；
  6. SCPI 远程程控，适配 LabVIEW 自动化 ATE 测试；
  7. 频偏微调测试，评估器件对波长漂移耐受特性。

6、典型应用场景

  1. 相干光通信模块研发测试（相干接收机本振）；
  2. DWDM 系统、无源波分器件信道静态性能验证；
  3. 光纤放大器大功率饱和、增益谱测试；
  4. 高速光收发模块、硅光光子集成芯片测试；
  5. 高校光纤通信、相干光子学科研实验；
  6. 多通道并行光测试平台搭建。

7、基础使用规范

供电：由 816x 系列主机背板统一供电；
环境：恒温 20~26℃、无尘、避免剧烈震动；
防护要点：
  1. 禁止光纤端面磕碰、脏污，使用前清洁；
  2. 激光器长期待机建议合理设置功率，延缓芯片老化；
  3. 精密测试预热≥30 分钟；
  4. 模块插拔务必关闭主机电源，禁止热插拔。
