求购  /无线通信仪器/网络分析仪

求购是德科技 E8362C 网络分析仪

浏览次数：8

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-08-17
联系电话：0755-86016691

*产品描述

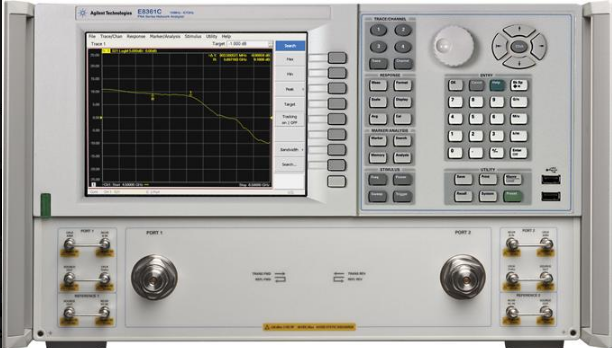

Keysight E8362C 属于经典PNA 系列高性能矢量网络分析仪，原厂机型已停产，市面流通机型均为原装二手设备；频率覆盖10 MHz～20 GHz，标准 2 端口 3.5mm 测试端口，面向射频无源器件、有源射频模块、天线、滤波器、混频器研发与量产测试，是实验室与产线通用的中高端微波矢量网络分析仪。
整机硬件包含内置合成信号源、高灵敏度接收机、程控测试集、嵌入式工控系统、高速信号采集单元；具备超高动态范围、低迹线噪声、快速扫描能力，支持完整 S 参数测量、时域分析、群时延、增益压缩、IMD 交调、TRL/LRM 夹具校准、晶圆在片测试。支持 SCPI 程控，兼容自动化 ATE 系统，可搭配 ECal 电子校准模块、机械校准套件使用。
设备常见损耗点：测试端口内导体、射频开关、接收通道、内置源模块；二手设备重点核查端口状态、射频通道指标、有无维修进水史。适合射频滤波器、功分器、耦合器、LNA、射频天线、射频线缆等器件线性参数测试。

更多>>

其他要求

1、核心技术指标

  • 频率范围：10 MHz～20 GHz
  • 端口配置：标准 2 端口，3.5mm（母头）接口
  • 最大动态范围：123 dB
  • 迹线噪声：＜0.006 dB
  • 扫描速度：＜26 μs / 测量点；最大 20001 个测量点，支持 32 个独立通道
  • 频率精度：±1 ppm；频率分辨率 1 Hz
  • 输出功率范围：典型 -25 dBm～+2 dBm，功率分辨率 0.01 dB
  • 测量格式：S 参数、驻波比、相位、群时延、史密斯圆图、极坐标图
  • 校准方式：SOLT、TRL、LRM、LRL、电子校准 ECal
  • 标准支持功能：频域 S 参数测量、选件 010 开启时域分析；支持脉冲射频、放大器压缩、混频器变频损耗测试

2、常用关键选件（采购务必确认标配 / 搭载选件）

  • Option 010：时域变换（TDR / 时域阻抗分析）
  • Option 014：可配置测试集
  • Option 080：频率偏置模式（上下变频器件测试）
  • Option UNL：扩展功率范围、内置偏置 Tee
  • Option H85：高功率配置

3、硬件接口

前面板：2 路射频测试端口、彩色显示屏、导航旋钮、功能按键；
背板：LAN、GPIB、USB、外部 10MHz 参考时钟、电源输入、外设接口；
操作系统：Windows 嵌入式系统，支持远程电脑控制、数据导出。

4、典型配套配件

3.5mm 机械校准套件（HP85052B/D）、ECal 电子校准模块、3.5mm 测试电缆、机架耳、电源线、操作手册。

5、典型应用场景

  1. 射频无源器件：滤波器、耦合器、功分器、隔离器 S 参数、回波损耗、插入损耗测试；
  2. 有源器件：低噪放、功率放大器增益、驻波、增益压缩、交调 IMD 测试；
  3. 天线、射频线缆、连接器驻波与传输特性检测；
  4. 混频器、倍频器变频损耗、隔离度测量；
  5. PCB 射频走线、夹具时域阻抗、阻抗不连续分析；
  6. 高校微波实验室、通信企业研发实验室、自动化产线 ATE 测试。
