产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /通用仪器/其它仪器仪表/其它仪器仪表

求购国家仪器（NATIONAL INSTRUMENTS） NI PXI-2536 开关模块

浏览次数：1

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

*产品描述

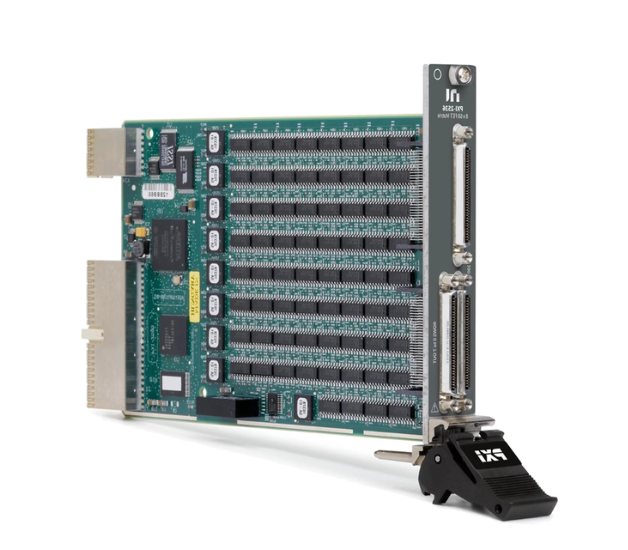

NI PXI‑2536 为单槽 3U PXI 总线、8×68 单线 FET 固态矩阵开关，总计 544 个交叉点，是 NI 单线矩阵中通道密度极高的型号。采用场效应晶体管（FET）开关，无机械触点磨损，适合长时间连续循环切换，面向低功耗直流信号多路路由测试。
驱动程序：NI‑SWITCH；兼容 LabVIEW、Python、C/C++、TestStand、PXI 背板硬件触发。

核心电气规格

  1. 拓扑结构：单线 8 行 × 68 列矩阵，544 个交叉点
  2. 开关器件：FET 固态开关
  3. 电气额定指标
  • 最大切换电压：±12 VDC / 8 Vrms AC
  • 单通道最大电流：100 mA
  • 带宽：1 MHz
  • 切换速率：最高 50000 个交叉点 / 秒
  • 典型导通电阻：＜2 Ω
  • 断开态存在微弱漏电流（nA 级，适合低压弱信号场景）
  1. 硬件功能
  • 板载开关通断计数，用于通道寿命监控
  • 支持 PXI 背板硬件触发，确定性同步切换
  • 可所有交叉点同时闭合
  1. 接口：前面板 4 个 68 针 VHDCI 连接器
  2. 物理规格：3U PXI 单槽；工作温度 0～55℃

核心优势

  1. 超高通道密度，单槽容纳 544 个交叉点，大幅减少机箱占用槽位；
  2. FET 固态无机械触点，无弹跳、无触点氧化，适合 7×24 小时不间断自动化扫描；
  3. 高速扫描，提升产线 FCT、半导体器件批量测试吞吐量；
  4. 多模块通过背板触发同步，搭建大规模多路信号切换系统；

更多>>

其他要求

1. 外观硬件硬性要求

  1. 原装正品，序列号标签、PCB 丝印清晰完整，禁止打磨 SN、重贴标签、维修翻新拼装模块；杜绝更换 FET 芯片维修货品；
  2. PCB 无进水、腐蚀、烧痕、电容鼓包；背板 PXI 金手指光亮，无发黑氧化、断针；
  3. 前面板 4 路 VHDCI 接口针脚完好、无弯曲、挤压、虚焊；面板拉手锁紧机构完好；
  4. 无飞线、私改线路、外力维修痕迹。

2. 上机验收必测项目（重点！）

  1. 装入 PXI 机箱，MAX 软件正常识别型号、序列号，无未知硬件、NI‑SWITCH 驱动报错；
  2. 驱动正确识别拓扑：8×68 单线矩阵；
  3. 全覆盖通道测试：544 个交叉点逐组验证
    • 通道闭合导通正常；
    • 通道断开具备隔离能力；无通道永久导通（FET 击穿典型故障）；
  4. 导通电阻无个别通道异常偏大；
  5. 硬件触发、连续扫描切换功能正常；板载开关计数功能可正常读取；
  6. 长时间循环切换测试，无通道失控、模块掉线、死机；

更多>>
