产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /光通信仪器/采样示波器/采样示波器模块

求购国家仪器（NATIONAL INSTRUMENTS） NI PXI-6528 数据采集模块

浏览次数：43

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 2
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

*产品描述

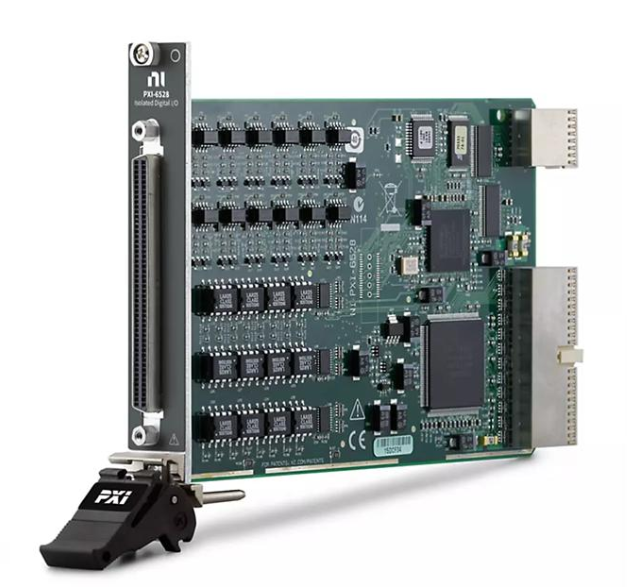

NI PXI‑6528 是3U 单槽 PXI 总线工业级 48 通道光电隔离数字 I/O 模块，24 路隔离数字输入 + 24 路固态 SSR 隔离数字输出；支持通道与通道、通道对地相互隔离，耐受 ±60VDC 工业电平，主打强干扰环境下开关量采集与驱动控制，广泛应用 HIL 台架、工业电控测试。
驱动程序：NI‑DAQmx；兼容 LabVIEW、LabWindows/CVI、Python、TestStand、VeriStand；支持 RTSI 背板同步触发。

核心电气参数

  1. 通道资源
  • 24 路 通道间光电隔离数字输入（Sink/Source 兼容）
  • 24 路 通道间隔离固态继电器输出（A 型常开 SSR）
  1. 电气额定指标
  • 输入电压范围：−60 VDC ~ +60 VDC
  • 输出最大切换电压：60 VDC / 30 Vrms AC
  • 单通道输出驱动电流：最大 150 mA
  • 隔离等级：通道‑通道、通道对地 60 VDC 隔离
  • SSR 导通电阻：最大 18 Ω；断开漏电流≤1 μA
  • 开关动作时间：≤5 ms
  1. 特色硬件功能
  • 可编程上电输出状态，上电默认常开，可软件自定义初始电平
  • 硬件看门狗 Watchdog：程序 / 主机故障时自动切换至安全输出状态
  • 可编程数字输入滤波器，信号消抖、滤除毛刺干扰
  • 通道电平变化检测；支持信号接入 PXI 背板触发总线
  1. 物理规格
  • 3U PXI 单槽；前面板 100 针 SCSI 接口
  • 工作温度：0～55℃

核心优势

  1. 通道间独立隔离，避免外部高低压串扰、地环路损坏 PXI 系统；
  2. 固态继电器输出，无机械触点弹跳，适合频繁通断工况；
  3. 内置看门狗，满足工业测试安全规范，防止被控设备误动作；
  4. 宽电压输入兼容车载 24V、工业 24V 开关量信号；
  5. 可搭配 TB‑2630、TB‑2631 端子板引出接线。

更多>>

其他要求

1. 外观硬件硬性要求

  1. 原装正品，PCB 序列号、面板标签清晰完整，禁止打磨 SN、重贴标签、维修翻新拼装板；
  2. PCB 无进水、腐蚀、烧痕、电容鼓包；背板 PXI 金手指光亮无发黑氧化、断针；
  3. 前面板 100 针 SCSI 接口针脚完好、无弯曲、虚焊、挤压破损；面板拉手锁紧机构完好；
  4. 无飞线、私改线路、更换光电耦合器 / SSR 维修痕迹。

2. 上机验收强制测试项目（重点）

  1. 装入 PXI 机箱，MAX 软件正常识别型号、序列号，无未知硬件、DAQmx 驱动报错；
  2. DAQmx 正常识别 24 路输入通道、24 路输出通道；
  3. 24 路数字输入逐通道测试：高低电平采集正常，输入滤波功能生效；电平变化检测可用；
  4. 24 路 SSR 输出逐通道测试：输出吸 / 源电流正常，可正常闭合、断开；无通道常通、无法关断、无驱动能力；
  5. 看门狗、可编程上电状态功能验证；
  6. 长时间循环通断测试，无通道失效、模块掉线、死机；

3. 配件与资料

  1. 裸模块可接受；优先附带 TB‑2630/TB‑2631 端子板（非强制）；
  2. 出货前实拍：正面、背面、序列号特写、100 针接口；支持远程上机 DAQmx 功能测试视频。

4. 交易条款

  1. 接受工程拆机二手、项目余货，长期持续收购；
  2. 支持到货上机完整功能验收，通道故障可退换；
  3. 支持平台担保、物流代收；
  4. 报价请备注：成色、有无维修史、是否支持上机实测；
  5. 有量可议价，仪器经销商、个人库存均可联系。
