产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /通用仪器/其它仪器仪表/其它仪器仪表

求购国家仪器（NATIONAL INSTRUMENTS） NI PXI-2534 开关模块

浏览次数：1

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 2
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-28
联系电话：0755-86016691

*产品描述

一、产品基础概述

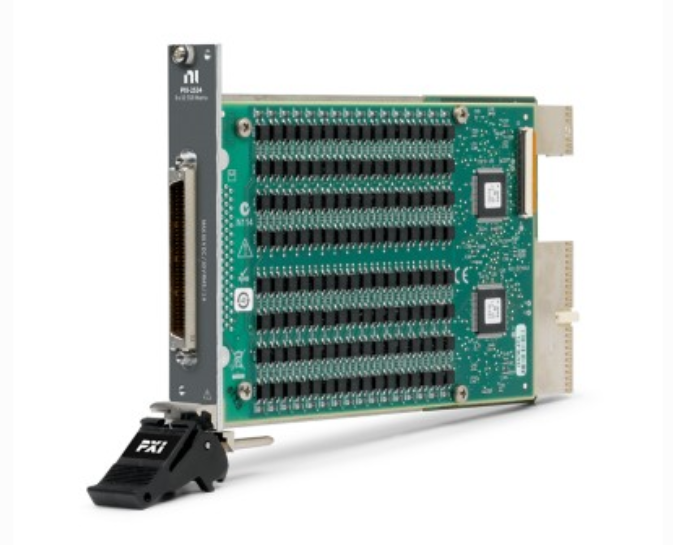

NI PXI‑2534 是8×32 单线固态 SSR 矩阵开关，单槽 3U PXI 模块，合计 256 个交叉点；采用固态继电器（SSR），无机械触点磨损，适合高频次、长时间连续切换场景，是高密度直流信号多路路由、自动化测试矩阵主流模块。
驱动程序：NI‑SWITCH；支持 LabVIEW、Python、C/C++、TestStand、PXI 背板硬件触发。

二、核心电气规格

  1. 拓扑结构：单线 8 行 × 32 列矩阵，256 交叉点
  2. 开关器件：固态继电器 SSR
  3. 额定电气指标
  • 最大切换电压：±55 VDC / 30 Vrms AC
  • 单通道最大电流：1 A
  • 单通道最大功率：55 W
  • 导通路径电阻：典型 1 Ω，最大 1.4 Ω
  • 通道隔离电阻：＞2 GΩ
  • 带宽：2 MHz
  1. 功能特性
  • 板载开关通断计数，可监控通道工作状态
  • 支持 PXI 背板硬件触发，确定性同步切换
  • 可实现任意行、列通道之间信号路由
  1. 物理：3U PXI 单槽；工作温度 0～55℃

三、核心优势

  1. 固态无触点：不存在机械继电器弹跳、触点氧化粘连，理论机械寿命无上限，适合连续循环测试；
  2. 高密度矩阵，少量模块即可搭建大规模多路信号切换系统；
  3. 支持多模块背板同步触发，实现多通道协同路由；
  4. 可搭配 TB‑2637 端子板引出接线。

更多>>

其他要求

1. 外观硬件硬性要求

  1. 原装正品，序列号完整清晰，无打磨、重贴标签、涂改 SN；禁止维修换板、翻新拼装模块；
  2. PCB 无进水、腐蚀、烧痕、电容鼓包；背板金手指完好，无发黑氧化、断裂；
  3. 前面板 I/O 接口完好，无变形、针脚虚焊；面板丝印完整，无磕碰碎裂；
  4. 无私改线路、飞线、外力维修痕迹。

2. 上机验收必测项目

  1. 装入 PXI 机箱，MAX 正常识别型号、序列号，无未知硬件、驱动报错；
  2. NI‑SWITCH 驱动加载正常，拓扑识别为 8×32 单线矩阵；
  3. 256 个交叉通道逐点测试：通道闭合导通正常、断开绝缘正常；无通道常通、无法断开、无法闭合故障；
  4. 导通电阻稳定，无个别通道阻值异常偏大；
  5. 硬件触发、扫描切换功能正常；板载开关计数功能可读取；
  6. 长时间循环切换，无通道失控、模块掉线、死机现象。
