产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /无线通信仪器/网络分析仪

求购安捷伦 N4375B 分析仪

浏览次数：23

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-21
联系电话：0755-86016691

*产品描述

1. 设备定位

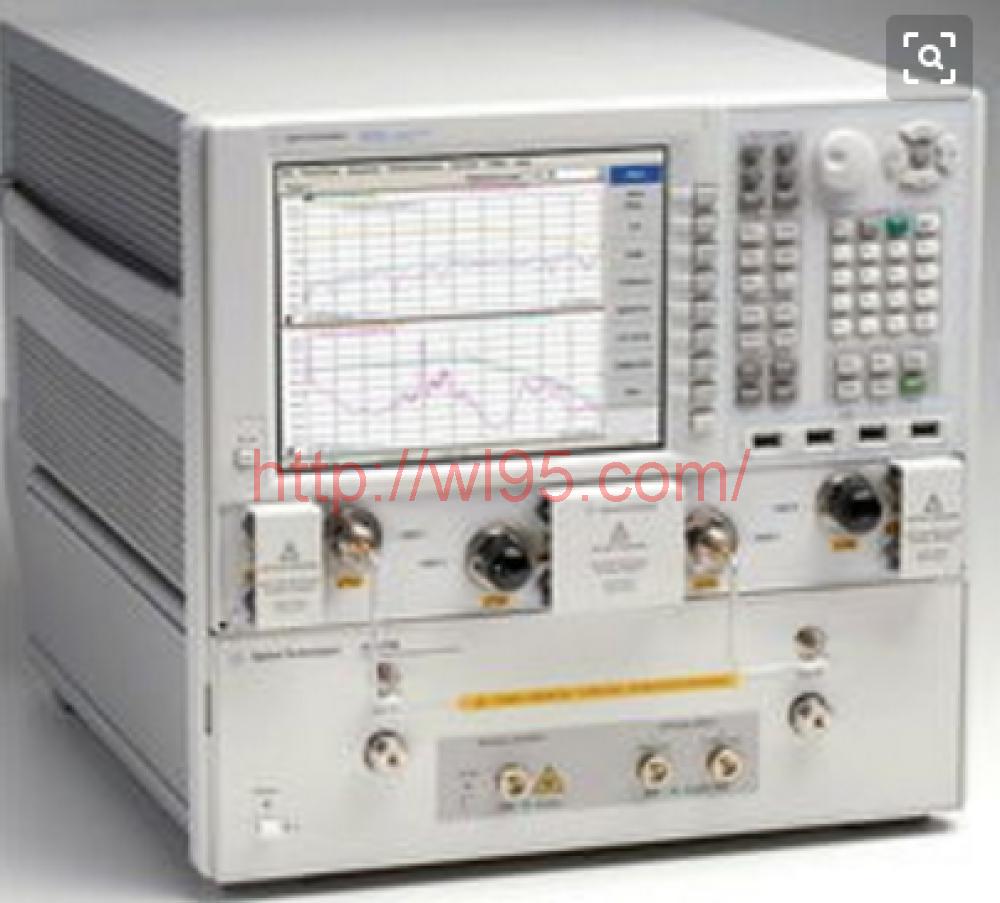

N4375B 是安捷伦一体化集成式电光 / 光电元件综合测试系统（Lightwave Component Analyzer），基于 PNA-L/PNA-X 矢量网络分析仪平台，集成内置稳光发射机、高线性光电接收机、微波射频端口，替代分立搭建 VNA + 激光器 + 光探测器测试方案，原厂已停产，是 10G/40G 光模块、调制器、ROF 光载射频器件研发与产线核心标准设备，二手市场流通稳定、兼容性强Keysight。
整机分为 20GHz 标准版、26.5GHz 高配版；分 2 端口（PNA-L）、4 端口平衡差分（PNA-X）两种硬件配置。

2. 核心硬件关键规格

  1. 频率覆盖：10 MHz ~ 20 GHz / 最高 26.5 GHz
  2. 内置稳频光源
    标准双波长：1310±20nm、1550±20nm 单模稳光输出；支持外接可调谐激光扩展任意波长测试；内置 TEC 恒温腔体，光源功率长期稳定无漂移Keysight。
  3. 光电接收机性能
    • 电光 E/O 测量底噪：＜-86 dB (W/A)
    • 光电 O/E 测量底噪：＜-76 dB (A/W)
      20GHz 下绝对响应度精度：1550nm ±1.8dBe；1310nm ±2.2dBe；相对精度 ±0.8dBeKeysight
  4. 射频端口：标准 50Ω N 型射频输入输出，支持单端、差分平衡器件测量；内置电子校准模块，兼容 N4691B 电子校准件自动校准
  5. 动态范围：整机系统动态范围＞110dB，低波纹、低杂散，大幅降低夹具反射带来的测量误差
  6. 校准体系
    独创简化校准流程，仅需单次微波电气校准，自动补偿光源、接收机光路误差；整机出厂存储全套溯源校准参数，NIST 可追溯，长期测试无需频繁重校。
  7. 程控与存储
    标配 GPIB、LAN 以太网、USB；SCPI 标准指令；内置硬盘存储扫描曲线、限值模板、自动化测试序列；支持远程客户端软件批量导出报告。

3. 核心测量功能

  1. 电光调制器件（E/O）：铌酸锂调制器、硅光调制器、激光直调激光器带宽、响应度、群时延、纹波、3dB 截止频率、插入损耗
  2. 光电接收器件（O/E）：PIN-TIA、APD 探测器频响、线性度、饱和光功率、阻抗 S 参数
  3. 光载射频 RoF 链路：射频增益、相位失真、色散频响、链路隔离度
  4. 衍生参数：史密斯圆图、时域故障定位、差分混合模 S 参数、自动 PASS/FAIL 限值判定
  5. 夹具误差去嵌入、波长多通道批量扫描、高低光功率对比测试

4. 典型应用场景

  1. 通信行业：10G/40G 光收发、相干光模块、无源调制芯片研发与产线批量检测
  2. 微波光子：光纤射频 RoF、雷达光电收发组件、航空航天光电器件表征
  3. 实验室：硅光、铌酸锂集成光子芯片高频频响标定
  4. 自动化 ATE 产线：多工位循环测试，大幅缩短器件校准时间

更多>>

其他要求

（一）外观机械成色要求

  1. 整机无磕碰、凹陷、变形、进水腐蚀；机身型号、序列号铭牌完整无打磨涂改；机架耳、脚垫齐全无缺失。
  2. 前面板 LCD 无漏液、黑斑、竖条纹、背光闪烁；按键、编码旋钮无串键、卡滞失灵，面板字符完整不掉漆。
  3. 光接口（FC/APC 单模）：陶瓷套筒无开裂、端面无深划痕、防尘帽齐全；光纤尾纤无硬折、挤压损伤；晃动光纤无功率剧烈跳变。
  4. 四路 / 两路射频 N 型端口：内针无弯曲、滑丝、氧化、多次焊补；螺纹完整无崩牙，端口保护帽齐全。
  5. 背板 LAN/GPIB/USB、散热风道完整；风扇无破损异响；无私自开盖飞线、非原厂大修痕迹；内部射频板、光机模块无电容鼓包漏液、电路板锈蚀。

（二）开机自检、电源与稳定性验收（必测项）

  1. 通电完整自检无报错代码：Optical Source Fail、Receiver CRC、Clock Reference、Cal Memory、TEC Temp Alarm 任一报错直接拒收。
  2. 整机满载光 + 射频连续 4 小时老化扫描，无自动重启、无 OVER TEMP 过热关机；内置光源 TEC 恒温稳定，无光功率持续漂移告警。
  3. 主板备份锂电池完好：关机后自定义扫描序列、限值模板、光路校准参数不掉档，开机无需重置全部设置。
  4. 内置恒温 OCXO 时基自检通过，无时钟频偏报错；内外 10MHz 参考时钟切换功能正常。
  5. 光机、射频模块通信稳定，晃动机身、插拔光纤不会出现测量曲线跳变、模块失联。

（三）光 + 射频核心性能全检标准（核心验收项）

  1. 内置光源性能
    1310/1550nm 双波长输出功率稳定，长期测试波动＜0.02dB；TEC 温控无过热关光；切换波长无功率骤降、无光输出失效。
  2. 光电接收机精度
    标准参考光电探测器多点测试，20GHz 响应度绝对误差符合原厂指标；无光输入时基线平坦，无异常噪声抬升；全频段波纹极小。
  3. 射频端口一致性
    多端口直通校准后，标准线缆测试通道间插损偏差≤0.03dB；无单端口幅度大幅偏低、相位畸变；差分 4 端口机型混合模差模 / 共模测量功能完整，菜单无灰色锁定。
  4. 校准功能完整
    支持电气自动校准、光路补偿校准，校准后测量重复性≤0.02dB；夹具嵌入 / 去嵌入功能正常，测试杂散抑制达标。
  5. 系统动态范围
    全频段 10MHz~26.5GHz 底噪达标，动态范围≥105dB；高低光功率档位切换正常，无量程卡死、读数锁死。
  6. 产线自动判定
    多段限值线可正常创建保存，扫描完成自动输出 PASS/FAIL 判定，TTL 触发输出电平正常。
  7. 端口短路保护生效，射频 / 光输入过载不会烧毁接收机，解除过载测量立即恢复。
