一、产品定位与适配体系

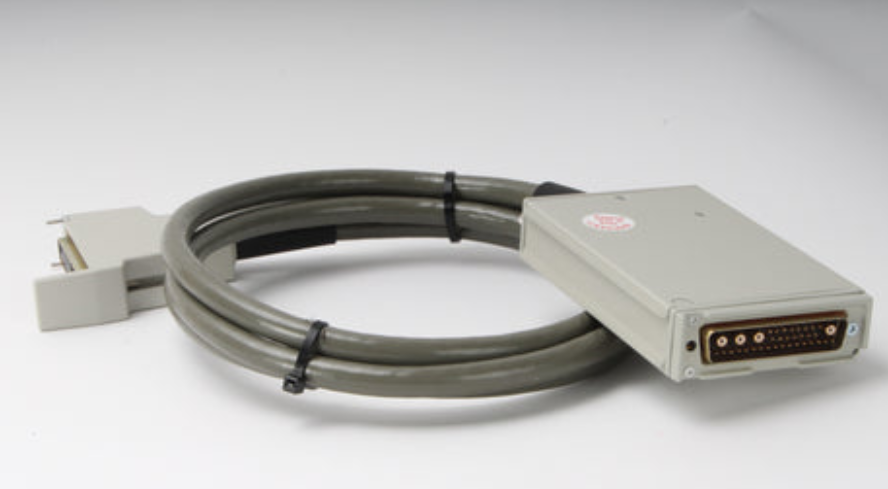

80X02 是泰克 8000 系列采样示波器原厂 2 米电采样模块专用复合延长线缆，作用是将 80E 系列插卡式电采样模块从主机插槽外移至测试夹具、探针台、高低温箱旁，缩短被测件 DUT 与采样头的传输路径，消除长线引入的高频损耗、阻抗反射、波形畸变，保障 TDR 阻抗、高速串行信号、S 参数、眼图抖动测量精度
二、硬件结构与射频电气核心规格
-
线缆长度：标准 2 米一体化复合同轴线缆，集成射频采样信号、模块供电、数字控制总线、10MHz 全局同步时钟四路传输通道，无需多根分立射频线布线。
-
两端专用锁定连接器
-
主机端：匹配主机 CPCI 模块插槽复合连接器，金属卡扣锁止，传输供电、时钟、采样数据；
-
远端模块端：专用屏蔽锁紧接头，固定 80E 系列采样模块，防松、防静电击穿。
-
射频阻抗与带宽性能
全程精密 50Ω 受控阻抗，出厂单独标定损耗、时延、相位补偿曲线；可匹配最高 50GHz 带宽电采样模块，软件内置专属补偿文件，一键去嵌入抵消线缆带来的高频衰减与时延偏移。
-
屏蔽与防护设计
双层全金属铜箔屏蔽结构，隔绝机房变频器、开关电源工频电磁干扰；接头内置多级 ESD TVS 防护，防止静电烧毁昂贵采样模块；配套金属固定支架，可安装在探针台、温箱工装台面。
-
出厂标配校准文件
每条 80X02 独立序列号，附带原厂时延、插入损耗补偿参数，示波器软件自动读取序列号并加载补偿曲线。
