产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /通用仪器/其它仪器仪表/其它仪器仪表

求购泰克 80N01 模块

浏览次数：1

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-16
联系电话：0755-86016691

*产品描述

一、产品定位与适配体系

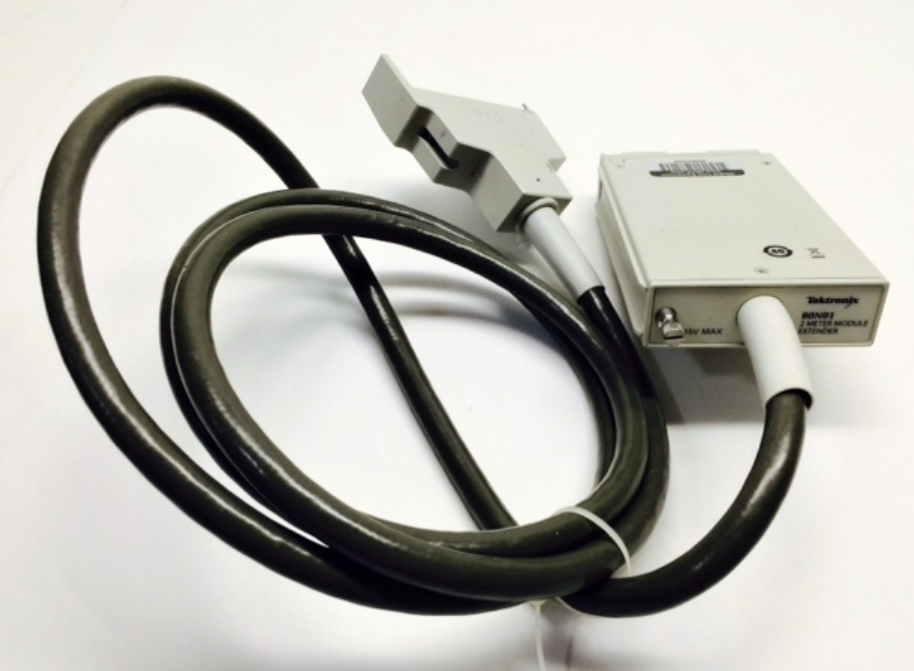

80N01 是泰克 DSA/CSA/TDS8000 系列采样示波器专用采样模块外置延长组件（2 米扩展电缆），不属于信号采集模块，作用是将 80E 系列内置式采样模块从主机插槽延伸至外部测试夹具附近，缩短被测件（DUT）与采样头之间的走线，消除长线引入的高频损耗、反射与阻抗畸变，保障 TDR 阻抗、高速电信号、S 参数测量精度。

适配主机

DSA8200、DSA8300、CSA8200、TDS8200 串行信号 / TDR 采样示波器主机。

兼容采样模块（硬性限制）

仅支持80E01、80E02、80E03、80E04、80E06 无内置远程探头的插卡式采样模块；
不兼容80E07/80E08/80E09/80E10（自带 2m 远程采样头，无需 80N01 延长）Tektronix。

二、硬件结构与核心规格

  1. 线缆长度：标准 2 米精密射频同轴控制复合线缆，同时传输射频采样信号、模块供电、数字控制时序、10MHz 同步时钟；
  2. 两端接口
    • 主机端：匹配主机插槽标准 CPCI / 模块连接器，实现供电、时钟、控制信号互通；
    • 远端模块端：专用锁定连接器，锁紧固定 80Exx 采样模块，具备防松、屏蔽、ESD 防护结构；
  3. 射频性能
    线缆经过阻抗匹配校准（50Ω 系统），全程受控相位、损耗、时延，出厂附带时延补偿参数，软件可自动去嵌入线缆损耗；
    支持最高 50GHz 带宽采样模块配套使用，满足高速 PCB、高速线缆、差分传输线 TDR 测量；
  4. 屏蔽与防护
    双层全金属屏蔽结构，抑制外部电磁干扰；接口内置 ESD 保护电路，避免采样模块静电烧毁；配套金属固定支架，可安装在测试台、探针台夹具旁。

三、核心功能与使用价值

  1. 缩短 DUT 至采样头路径，提升测量保真度
    原模块内置机箱内，夹具到模块长线会造成高频衰减、阻抗反射；使用 80N01 将采样模块贴近被测件，最大限度减少额外传输线带来的波形失真、阻抗测量误差，适合 10G/28G/50G 高速差分线、PCB 阻抗、连接器测试。
  2. 灵活适配探针台、高低温测试腔体
    2 米延长距离可将采样模块伸入高低温箱、探针台内部狭小空间，主机放置外部常温环境，避免高温 / 低温损坏昂贵采样模块。
  3. 不损失模块全部原生功能
    完整传递 TDR 阶跃脉冲、信号采样、时钟恢复、通道校准、程控通讯，模块所有功能（阻抗曲线、眼图、抖动、S 参数）无功能阉割；主机软件自动识别 80N01 线缆并加载出厂补偿参数，一键去嵌入消除线缆影响。
  4. 多模块并行扩展
    主机多插槽可同时搭配多条 80N01，实现多路差分、多通道并行 TDR 阻抗、串扰测试，适配多 lane 高速连接器、背板总线批量验证。

更多>>

其他要求

一、型号、兼容与货源限制要求

  1. 唯一采购型号：Tektronix 80N01 原厂 2 米采样模块延长电缆，拒绝改装线、自制同轴复合延长线、裁切改短 / 加长线缆、翻新修复线缆。
  2. 兼容匹配硬性规定
    • 仅适配 80E01/80E02/80E03/80E04/80E06 采样模块；
    • 严禁用于 80E07/80E08/80E09/80E10 自带远程头模块，到货混用测试不达标直接拒收；
    • 适配主机：DSA8200、DSA8300、CSA8200、TDS8200，上机需完整识别线缆补偿参数。
  3. 货源要求
    原装拆机二手 / 全新原厂库存均可；拒收维修断线重接、屏蔽破损修复、内部芯线断股修补、接头重焊改装线缆。

二、外观、线缆与两端接头硬件验收标准

1. 线缆本体

  1. 外皮完整无开裂、硬化、碾压凹陷、火烧烫伤、油污腐蚀、切割修补痕迹；
  2. 线缆无严重扭曲、长期弯折造成内部芯线疲劳断股；整体盘绕规整，无杂乱死折；
  3. 线缆丝印型号 Tektronix 80N01 清晰完整，无打磨、涂改、贴纸覆盖型号。

2. 主机端 CPCI 复合连接器

  1. 连接器外壳金属屏蔽完整无磕碰变形、卡扣完好、锁止机构顺滑，插拔无松动虚接；
  2. 内部镀金触点无发黑氧化、磨损、烧蚀、针脚弯曲 / 缺失，上机无随机断开、模块离线；
  3. 尾部线缆防弯折护套完好，无开裂、内线裸露。

3. 远端模块连接器（插 80E 采样模块端）

  1. 金属锁紧卡扣完整，锁紧后无间隙晃动，防松结构有效；
  2. 内部射频触点、供电、时钟数字触点无氧化、凹陷、变形；
  3. 金属屏蔽腔体无破损、缺盖、变形，ESD 防护结构完好。

4. 标配配件缺一拒收

  1. 原厂远端金属固定支架、锁紧螺丝；
  2. 两端防尘保护堵头；
  3. 原厂出厂补偿校准数据文件（线缆时延、损耗补偿曲线，示波器软件可正常加载）；
  4. 原厂防静电收纳袋。
