产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /通用仪器/其它仪器仪表/其它仪器仪表

求购安立 MU120112A 千兆以太网模块

浏览次数：1

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-16
联系电话：0755-86016691

*产品描述

一、产品定位与适配主机

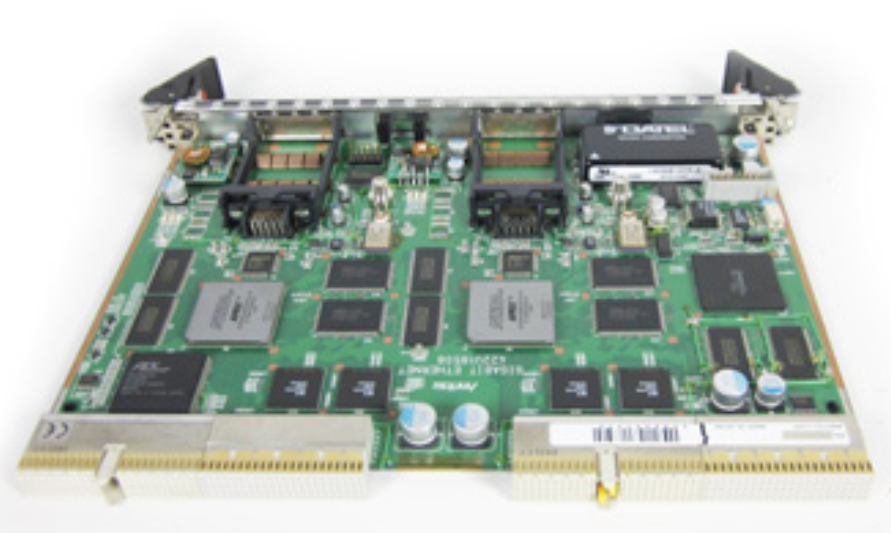

MU120112A 是安立（Anritsu）模块化传输测试仪专用千兆电口以太网测试插卡，适配安立老式多业务传输测试平台（MT1200 系列机箱），用于 10/100/1000BASE-T 铜线以太网设备、交换机、终端、传输网关研发、产线、现场开通维护测试。
模块采用 CPCI 插卡式结构，单卡独立双向收发测试端口，可多卡混插 SDH/PDH/ 光纤以太网模块，实现多业务一体化综合测试。

二、核心接口与速率规格

  1. 标准接口
    标配 GBIC 插槽，选配 G0124A 1000BASE-T GBIC 实现 RJ45 千兆电口测试；
    支持全双工 1Gbps 线速收发，向下兼容 10M、100M 自适应模式，符合 IEEE 802.3ab 千兆铜线标准。
  2. 速率模式
    • 1000BASE-T：1000Mbps 全双工
    • 100BASE-TX：100Mbps
    • 10BASE-T：10Mbps
      支持强制速率 / 自动协商切换，可模拟协商异常故障场景。

三、核心测试功能（以太网全维度测试）

1. 误码与性能测试

  • BER 误码测试：生成 PRBS 标准伪随机码流，统计比特误码率，评估铜线传输抗干扰能力；
  • RFC2544 标准性能套件：吞吐量、时延、往返延迟 RTD、帧丢失、背压、突发 Burst 压力测试；
  • 多流测试：同时生成多条 VLAN 隔离数据流，模拟多业务并发场景。

2. 帧与差错分析

  • 生成 / 捕获以太网二层帧：单播、组播、广播、巨型帧 Jumbo Frame；
  • 实时检测各类帧错误：FCS 校验错、超长帧、短帧碎片、IP/TCP/UDP 校验和错误、对齐错误；
  • 帧过滤、捕获存储，支持事后报文解码分析。

3. 二层 / 三层协议仿真

  • VLAN（802.1Q）、堆叠 VLAN QinQ；
  • IPv4/IPv6 报文生成、Ping/Traceroute 连通性测试；
  • MPLS、二层 OAM 链路故障检测、环网保护切换验证。

4. 线缆诊断功能

内置铜线电缆测试：断线、短路、线对串扰、阻抗异常、故障点距离定位，快速排查布线工程问题。

5. 时钟与同步辅助

支持内部独立时钟、外部参考时钟输入；可配合主机同步测试 SyncE 以太网同步时钟质量、 Wander 漂移指标。

四、硬件结构特点

  1. 模块化插卡：CPCI 总线供电与通讯，热插拔支持（平台允许），单槽位占用，可灵活增减测试端口；
  2. 端口状态指示灯：Link 链路灯、活动 TX/RX 数据灯、告警 Error 指示灯，直观查看链路状态；
  3. 内置存储：板载缓存存储测试报文、BER 统计、测试报告，可上传主机导出 PDF/XML；
  4. 屏蔽抗干扰设计：射频 / 数字分区屏蔽，适合工业机房、电磁复杂现场环境；
  5. 后备存储锂电：断电保存校准参数、用户自定义测试模板，无需重复配置。

更多>>

其他要求

一、基础采购信息

  1. 采购型号：安立 Anritsu MU120112A（原厂完整型号，不接受替代、改版、翻新改标型号）
  2. 适配主机：MT1200 系列多业务传输测试机箱
  3. 需求数量：____块（按需填写）
  4. 采购用途：交换机 / ONU / 工业网关千兆电口研发测试、产线质检、运营商工程验收，需完整支持 RFC2544、BER、线缆诊断、二层三层协议仿真
  5. 采购类型：原装二手拆机 / 原装库存新机均可，拒维修板、翻新板、故障修复板、改板、拼装板

二、硬件标配与配件硬性要求

  1. 模块本体完整配置
    • CPCI 标准插卡结构，无缺盖板、缺卡扣、断脚、变形、PCB 烧蚀、腐蚀、维修飞线；
    • 板载指示灯正常：Link、TX/RX 活动灯、Error 告警灯无损坏；
    • 内部 FPGA、DAC、时钟单元无更换、无维修痕迹，原厂元器件未改动；
    • 板载后备锂电完好，断电可保存校准参数、测试模板。
  2. 必备配套配件（缺一拒收）
    • 原装 G0124A 1000BASE-T GBIC 电口转换模块（配套 RJ45 千兆电口测试，无 GBIC 无法使用，不兼容第三方杂牌 GBIC）；
    • 原厂面板卡扣、防尘塞齐全；
    • 能配套 MX12000 主机控制软件正常识别、程控。
  3. 可选加分配件（报价需单独列明）
    原厂操作手册、出厂校准证书、历年计量报告、测试跳线。

三、核心技术性能验收标准（上机全测，不达标拒收）

1. 速率与物理层标准

  • 兼容 10BASE-T/100BASE-TX/1000BASE-T，IEEE802.3ab 标准；
  • 支持自动协商、强制速率 / 双工模式切换，Auto MDI-X 自适应；
  • 双向线速收发，无丢包、协商异常、Link 闪断故障。

2. 测试功能必须全部可用

  1. BER 误码测试：PRBS 伪随机码生成与统计，无误码统计异常；
  2. RFC2544 全套性能：吞吐量、往返时延 RTD、帧丢失、背压、Burst 突发测试正常；
  3. 帧分析与差错检测：识别 FCS 错、短帧、超长帧、对齐错误、IP 校验错，报文捕获、过滤、解码完整；
  4. 二层 / 三层协议仿真：802.1Q VLAN、QinQ、IPv4/IPv6、Ping/Traceroute、二层 OAM、MPLS；
  5. 铜线线缆诊断：线对短路 / 断路、串扰、故障距离定位功能精准；
  6. 同步辅助功能：内 / 外 10MHz 参考时钟输入输出，可测试 SyncE 漂移 Wander。

3. 自检与校准要求

  1. 插入 MT1200 主机开机整机 Self Test 自检无任何硬件报错；
  2. 自动 Auto Cal 校准流程可完整跑完，无 Cal Error 校准失败弹窗；
  3. 时钟精度、收发电平、帧时延指标符合原厂出厂规格，无大幅漂移。

四、外观与成色要求

  1. 插卡 CPCI 金手指无严重氧化、磨损、掉镀层，可稳定识别不随机离线；
  2. 面板无划痕、碎裂、印刷型号模糊，无打磨改型号痕迹；
  3. PCB 电路板无进水、受潮腐蚀、电容漏液、焊点发黑；
  4. 接口 SMA/GBIC 插槽无变形、弹片断裂、陶瓷碎裂；
  5. 无维修痕迹：无更换芯片、无飞线、无补焊大面积元器件、无打磨屏蔽壳。
