产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /光通信仪器/光通信分析仪表/网络测试仪

求购其他品牌 LAN-3101B 网络测试模块

浏览次数：36

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 4
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-15
联系电话：0755-86016691

*产品描述

一、产品概述

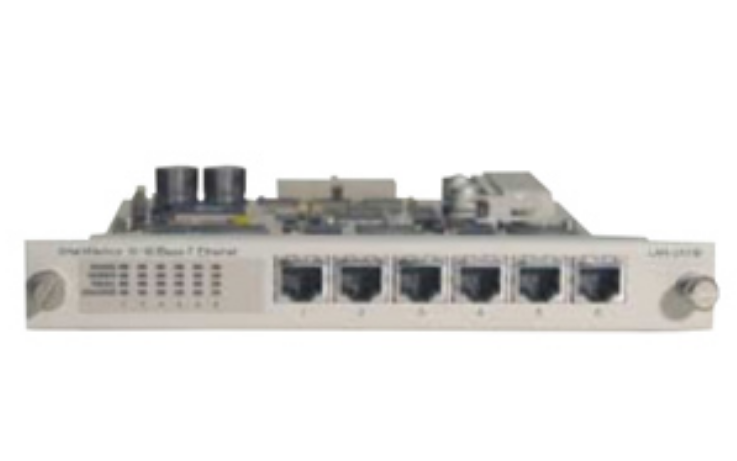

LAN‑3101B 是思博伦（Spirent）SmartBits 测试机箱专用6 端口 10/100M 快速以太网性能分析模块，归属 SmartMetrics 高精度流量生成与统计系列，适配 SMB‑600x、SMB‑6000x 测试机箱，用于二层 / 三层交换机、路由器、网卡、网关、工业以太网设备全场景性能压力测试，是传统百兆网络自动化测试主流板卡。
模块单卡集成 6 路独立 RJ45 电口，支持全线速双向流生成、精准时延 / 丢包 / 抖动统计、协议仿真与错误注入，高密度端口可快速搭建多端口组网仿真环境，搭配 SmartWindow 图形软件、SmartLibrary 程控接口，兼顾研发验证与产线自动化批量测试。

二、核心硬件规格

  1. 端口配置：6 路 RJ45 电口，内置 ESD 静电防护，每端口独立收发引擎
  2. 速率标准：10Base‑T、100Base‑TX，支持自动协商，可强制全双工 / 半双工
  3. 机箱适配
    • SMB‑600x 便携式机箱：最多插 2 块 LAN‑3101B，合计 12 测试端口
    • SMB‑6000x 机架式机箱：最多插 12 块 LAN‑3101B，合计 72 测试端口
  4. 帧参数：支持帧长 24～16000 字节，自定义巨帧测试
  5. 单端口流容量：每端口最高 1000 条独立数据流，多流并发仿真多业务混合流量
  6. 电气接口：标准 RJ45 5 类双绞线接口

三、协议与标准支持

全面兼容 IEEE 802.3 系列百兆以太网规范：
  • 二层：802.1Q VLAN、802.3p QoS 优先级、802.3ac VLAN 堆叠、802.3x 流量控制（PAUSE 帧）
  • 网络层：IPv4、IPv6 双栈流量生成与解析
  • 业务层：TCP/UDP 自定义报文、VoIP 语音流、视频数据流仿真
  • 辅助功能：生成树、基础路由报文仿真、帧错误注入（CRC 错误、短帧、超长帧）

四、核心测试能力（SmartMetrics 核心优势）

  1. 全线速双向流量生成
    6 端口同时跑满 100M 带宽，单向 / 双向压力测试，精准模拟网络满负载极限工况。
  2. 高精度性能指标统计
    实时采集吞吐量、帧丢失率、单向 / 往返时延、抖动、帧序列错乱检测，带高精度时戳记录，量化设备转发性能。
  3. 完整数据完整性校验
    载荷校验机制，检测转发过程中数据包篡改、乱序、丢包，验证交换机 / 路由器转发可靠性。
  4. 多维度错误注入
    可注入 CRC 错误、碎片帧、超长帧、冲突帧、非法 VLAN 标签，验证 DUT 故障容错能力。
  5. 分层流量仿真
    单端口千条独立流，可区分语音、视频、数据业务，复现真实混合业务网络负载。

五、配套软件与程控方案

  1. SmartWindow GUI 上位机
    可视化拖拽配置测试流，一键执行吞吐量、时延、背靠背、长帧、VLAN 压力等标准测试套件，自动生成测试报告。
  2. SmartLibrary 自动化开发库
    提供 C/C++、Tcl 脚本接口，支持 SCPI 程控，可集成自动化产线、持续测试平台，实现无人值守批量测试。
  3. 多模块同步
    同机箱多块 LAN‑3101B 端口时间同步，搭建多端口复杂组网拓扑（多交换机级联、多终端接入仿真）。

更多>>

其他要求

  1. 端口配置：单模块 6 路独立 RJ45 电口，百兆测试端口
  2. 速率标准：支持 10Base-T / 100Base-TX，可自动协商、强制全 / 半双工
  3. 帧长范围：支持 24～16000Byte，支持巨帧测试
  4. 数据流能力：单端口不少于 1000 条独立数据流，多流并发仿真混合业务流量
  5. 协议支持
    • 二层：802.1Q VLAN、802.3p QoS、802.3x PAUSE 流量控制、VLAN 堆叠
    • 三层：IPv4、IPv6 流量生成与报文解析
    • 支持自定义 TCP/UDP 载荷、VoIP / 视频流仿真
  6. 故障注入功能：可注入 CRC 错误、短碎片帧、超长帧、冲突帧、非法标签帧
  7. 测试统计功能：全线速双向发包，精准统计吞吐量、丢包率、单向 / 往返时延、抖动、乱序、报文损坏检测，带高精度时间戳
  8. 同步能力：机箱内多块 LAN-3101B 模块时钟同步，支持多端口组网压力测试
  9. 软件适配：完美兼容 SmartWindow 图形测试软件、SmartLibrary Tcl/C/C++ 程控开发库，支持 SCPI 自动化控制

二、标配交付配件及资料清单

  1. LAN-3101B 测试模块主体 1 块
  2. 原厂配套模块防尘挡板、固定螺丝
  3. 原厂纸质操作手册、电子版完整 Datasheet
  4. 出厂原厂检测合格证书，板卡唯一序列号，机身标签清晰无打磨涂改
  5. 配套驱动软件安装介质（光盘 / 网盘安装包）

三、供应商资质要求

  1. 具备思博伦品牌正规代理资质，提供加盖公章有效代理授权文件；无授权视为无效报价
  2. 可开具 13% 增值税专用发票，报价区分设备价款、运费、税费
  3. 提供近 2 年同型号网络测试板卡供货业绩合同复印件（加盖公章）
  4. 可提供原厂真伪核验渠道，板卡序列号支持官网核验
