产品型号：安捷伦 DSO-X93204A

促销价 电议

产品详情

求购  /无线通信仪器/功率计/功率传感器

求购罗德与施瓦茨 NRP Z11 功率计传感器

浏览次数：53

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-15
联系电话：0755-86016691

*产品描述

一、产品概述

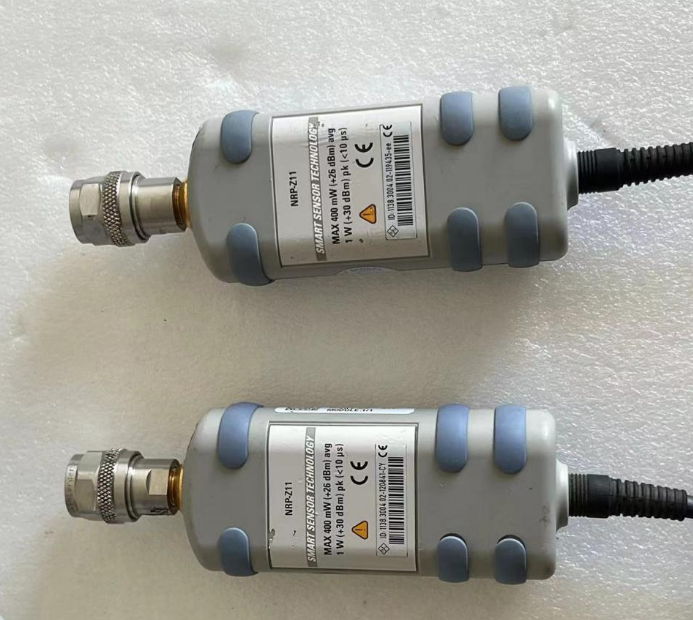

NRP‑Z11 是德国罗德与施瓦茨（ROHDE&SCHWARZ）NRP‑Z 系列三路径二极管通用 USB 智能功率传感器，定位 10 MHz～8 GHz 通用射频宽带测量，专为连续波、数字调制、脉冲突发、时隙信号高精度功率检测设计。
内置专利三通道三重肖特基二极管检波架构，拥有 90 dB 超大线性动态范围，支持 USB 直连电脑软件或搭配 NRP2 台式功率计使用，兼顾实验室研发、产线自动化校准、无线基站、消费电子射频测试场景，是 8 GHz 以内通用射频功率测量主流探头。

二、核心硬件技术优势

  1. 三路径专利检波架构
    内置 3 条独立检波通路，每条通路集成 3 个零偏肖特基二极管，通路间 6 dB 重叠区间，功率切换无断点、调制失真极低；同步多通路扫描 + 斩波稳零，大幅降低温漂与底噪，复杂调幅 / 脉冲信号测量误差远优于传统单二极管探头。
  2. USB 一体化智能探头
    探头内置信号调理、ADC、存储单元，无需外接功率计主机即可直插 PC；自带原厂 NRPV 上位机软件，支持多探头同步采集、自动化测试脚本开发。
  3. 宽视频带宽与时域分析
    视频带宽最高 100 kHz，上升时间＜8 μs，可捕捉窄脉冲、时隙跳变功率波形，等效简易功率示波器功能，支持突发、时隙、触发波形显示模式。
  4. 内置多重保护
    集成过功率、过热、静电防护；额定平均 200 mW，短时耐受 400 mW 平均、1 W 峰值（10 μs 脉宽），避免大功率信号烧毁检波器。

三、关键电气规格参数

  1. 频率覆盖：10 MHz～8 GHz
  2. 功率测量范围：200 pW～200 mW（-67 dBm ～ +23 dBm），动态范围 90 dB
  3. 射频接口：50 Ω N 型公头
    • 驻波比 SWR：10 MHz～2.4 GHz ＜1.13；2.4～8 GHz ＜1.20
  4. 精度指标（20～25℃标准校准）
    • 绝对测量不确定度：0.047～0.083 dB
    • 相对测量不确定度：0.022～0.066 dB
  5. 噪声底（典型）：40～64 pW，超低灵敏度适合微弱射频信号检测
  6. 采集速率：缓冲模式最高 1500 次 / 秒，适配高速产线批量测试
  7. 测量模式：平均功率、突发脉冲平均、时隙平均、时域波形、外部触发测量
  8. 工作温度：-10 ℃ ～ +50 ℃

更多>>

其他要求

一、采购标的物信息

  1. 产品全称：罗德与施瓦茨 ROHDE&SCHWARZ NRP‑Z11 USB 智能射频功率传感器（功率探头）
  2. 原厂料号：1138.3004.02
  3. 采购数量：____支
  4. 产品产地：德国原厂全新原装，拒绝翻新、二手、改装、拆机品

二、硬性技术指标（必须 100% 满足，需原厂规格书佐证）

  1. 频率范围：10 MHz ～ 8 GHz
  2. 功率测量量程：200 pW～200 mW（-67 dBm ～ +23 dBm），动态范围≥90 dB
  3. 检波架构：三路径三重肖特基二极管检波，多通路自动切换无断点失真
  4. 射频接口：50Ω N 型公头；全频段驻波比 10MHz~2.4GHz＜1.13，2.4~8GHz＜1.20
  5. 视频带宽：最高 100 kHz，上升时间＜8 μs，支持脉冲 / 时隙时域波形采集
  6. 采样速率：缓冲模式最高 1500 次 / 秒，支持自动化高速批量测试
  7. 测量模式：平均功率、突发平均、时隙平均、门控触发、时域波形记录
  8. 接口方式：标准 USB 直连 PC，兼容 R&S NRP2 台式功率计、原厂 NRPV 上位机软件、SCPI 程控指令
  9. 耐受功率：额定平均 200 mW，短时 400 mW 平均、1 W 峰值（10μs 脉宽），内置过压、过流、静电保护
  10. 测量精度：标准温区 20~25℃，绝对测量不确定度 0.047~0.083 dB；相对不确定度 0.022~0.066 dB
  11. 工作环境：工作温度 - 10℃～+50℃，支持实验室与产线长期连续使用

三、标配配件交付要求（到货缺一不可）

  1. NRP‑Z11 功率传感器主机 1 支
  2. 原厂配套 USB 数据通讯线缆
  3. 纸质原版操作手册 + 电子版说明书
  4. 原厂出厂校准证书（带唯一机身序列号、可溯源计量标准）
  5. 原厂产品合格证、整机序列号标签（机身、外包装、校准证书三码一致）

四、资质与供货资质要求

  1. 供应商需提供罗德与施瓦茨官方有效代理授权书（加盖公章），无授权视为无效报价；
  2. 供货为全新原厂未拆封，包装完好无磕碰、无维修痕迹、无使用划痕，机身序列号可在 R&S 官网核验；
  3. 可提供增值税 13% 专用发票，报价分项列明设备货款、运费、税费；
  4. 供应商需提供同型号仪器销售业绩证明（近 2 年射频仪器供货合同复印件）。
