求购  /光通信仪器/采样示波器/采样示波器模块

求购泰克 80A03 探头接口模块

浏览次数：59

紧急求购，资金齐备，坐等发货

产品参数

选件 保修时间 状态 是否计量
不保修 完好 否
成色 发货周期 所在地 数量
9成新 -- 深圳市 1
预算价格： 电议

邮件咨询

加入收藏

加入购物车
更新日期：2026-07-14
联系电话：0755-86016691

*产品描述

一、产品定位与适配主机

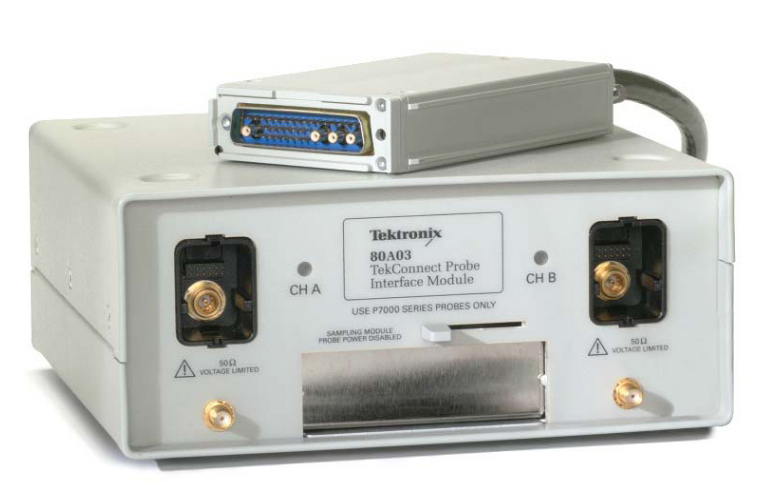

80A03 是泰克专为DSA8200/DSA8300 数字串行分析仪、CSA8000 系列通信信号分析仪、TDS8000 系列取样示波器设计的TekConnect 探头扩展适配模块，核心作用是解决老式取样主机无法直接搭载高性能有源差分探头的痛点，实现高密度 PCB、微小 SMD 引脚高频信号无损探测，广泛用于高速数字、射频、SerDes、PCIe、USB、光模块电口测试Tektronix。

二、核心结构与硬件架构

  1. 一体化集成设计
    机身内置 1 个标准 80E0X 系列电气取样模块插槽，同时前置两路独立 TekConnect 探头输入接口；自带 1 米固定延长线缆，插入主机任意电气插槽即可使用，不占用主机额外通道资源，扩展灵活。
  2. 双重信号通路
    • 探头通路：两路 TekConnect，兼容全系列 P7000/P7500 有源差分 / 三模探头（4GHz～20GHz）；
    • 直连通路：面板自带两根半刚性 SMA 跳线，可断开探头、直接外接 SMA 射频信号，兼具普通采样模块延长盒功能。
  3. 阻抗与基准
    全通路标准 50Ω 系统阻抗匹配，内置探头供电、探头 ID 识别、探头增益补偿存储电路，主机可自动读取探头带宽、衰减、校准参数，无需手动补偿。

三、核心功能与优势

  1. 兼容泰克高性能有源探头
    支持 P7200、P7300、P7500 全系列 TekConnect 探头，覆盖单端 / 差分 / 三模 TDR 测量，极小探头尖端可探测 0.4mm 以下 BGA、QFN 微小引脚，解决传统 SMA 线缆无法贴板探测的短板。
  2. 通道复用，节省主机插槽
    单块 80A03 同时实现：1 路 80E0X 高速采样通道 + 两路探头测量通道，一台主机可多块级联，大幅提升多通道并行测试能力。
  3. 延长探测距离，适配狭小测试台
    1 米出线线缆将采样模块移出主机机柜，探头可贴近探针台、高低温箱、屏蔽暗箱，规避机柜遮挡、线缆过长带来的频响劣化。
  4. 完整高速测量能力
    搭配对应带宽 80E0X 采样模块，可完成眼图、RJ/TJ 抖动、上升沿、TDR 阻抗、PAM4/NRZ 串行信号、误码相关测量，主机 80SJNB 抖动分析软件完全适配探头采集数据。
  5. 自动识别与校准
    上电自动识别探头型号、带宽、偏移补偿；支持整机 Auto Cal 自动校准，同步修正线缆、接口、探头带来的频响损耗，保证计量精度。

更多>>

其他要求

适配 DSA8200/DSA8300/CSA8000 系列取样示波器，分设备成色硬件、功能性能、配件资料、校准计量、售后质保、交易验收、资质合规七大板块，可直接复制用于询价 / 采购。

一、成色与硬件外观要求

  1. 设备为原厂泰克原装 80A03，无拼装、无改装、无仿板、无拆修主板 / 射频腔体痕迹，内部封条完整无破损、无撕毁。
  2. 整机外观完好：外壳无严重磕碰、开裂、变形；1 米主机同轴延长线缆外皮无开裂、无内部断线、弯折无接触跳变；TekConnect 双探头接口无变形、针脚无弯曲、氧化、压伤；内置 80E0X 插槽内部弹片完好。
  3. 前面板 SMA 跳线无锈蚀、内芯无断裂；背板金手指光亮无发黑、腐蚀、磨损过重，插拔识别稳定无丢失通道。
  4. 内部无进水、无受潮霉变、无烧板痕迹；无维修更换射频放大、MCU、EEPROM 存储板记录。
  5. 无过载烧坏痕迹：无强光反向光、高压静电造成的前端电路烧毁痕迹。

二、完整功能性能硬性要求

  1. 主机 DSA8200/8300 开机可自动识别模块，无 Module Error、无硬件自检报错；双通道 TekConnect 探头识别正常，可自动读取 P7300/P7500 系列探头带宽、衰减、补偿参数。
  2. 两路探头通道全频响正常，无幅度衰减、无噪声异常抬高；切换 20GHz 以内有源差分探头，眼图、抖动、TDR 测量指标符合原厂规格。
  3. 内置 80E0X 采样插槽兼容 80E03/04/07/08/10/11 全系列电气取样模块，插入后通道正常激活，无频响劣化。
  4. 整机执行 Auto Cal 自动校准可一次性跑完，无 CalData CRC、射频前端、光路校准失败报错；温漂、增益补偿参数完整不丢失。
  5. 供电稳定：长时间连续测试无过热告警、无通道自动关断；LED 探头供电、ID 通讯持续稳定，无间歇性断连。
  6. 程控通讯正常：GPIB/LAN 远程 SCPI 指令可正常读取通道数据、切换探头参数，无指令无响应、数据丢包。
  7. 倍率、阻抗匹配、50Ω 系统阻抗指标达标，无额外固定插入损耗、无严重 PDL 偏振损耗。
