安立公司为其 MP1800A 信号质量分析仪 （SQA） BERT 系统推出 28G/32G 多通道模块，为设计、开发和评估高达 32 Gbit/s 的高速互连接口的工程师带来前所未有的性能和分析。该 MP1800A 能够在单个主机中同步多达 12 个脉冲模式发生器 （PPG），以及一流的固有抖动和出色的输入灵敏度，非常适合需要四个具有精确偏移控制的同步 PPG 的 DP-QPSK 100G 长距离应用，以及精确测量高速背板和互连上的抖动容限和 X-talk。
MP1800A SQA 是一种模块化 BERT，它结合了内置 PPG，支持输出高质量、高幅度信号;具有高输入灵敏度的误差检测器 （ED），支持信号分析，例如浴缸和 Q 测量;以及用于生成各种抖动（如 SJ/RJ/BUJ/SSC）并支持抖动容限测试的抖动调制源。
将 MP1800A 与 28G/32G PPG 模块（MU183020A、MU183021A）和 28G/32G ED 模块（MU183040A、MU183041A）相结合，使 BERT 能够支持高达 32 Gbit/s 的各种应用的信号完整性分析。除了 100 GbE 之外，新配置还可以分析 OTU-4、32G DP-QPSK、CEI-28G、32G 光纤通道和 Infiniband EDR 设计。
MU183020A 28G/32G PPG 支持一个或两个通道的输出，而 MU183021A 支持四个通道的同时输出。每个输出通道都支持数据码型同步和单独的延迟设置，以便在传输多通道时进行高精度串扰评估。PPG 输出最大 3.5 Vpp 的高质量波形 – 大于同类系统 &ndsash;具有支持高振幅器件直接驱动的选项，以获得更详细的分析功能。

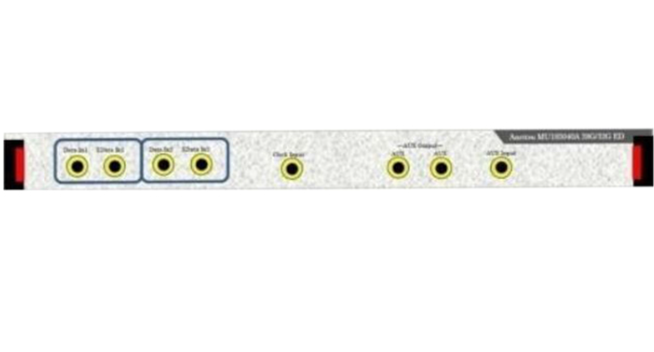

MU183040A 28G/32G ED 支持一个或两个测量通道，而 MU183041A 支持四个通道的同时输入。ED 具有比其他解决方案高 2 倍的高输入灵敏度，可直接测量 50 mVpp 数据信号。
为了评估 PCB 特性，例如高性能服务器背板，MP1800A 可以与 MP1825B 4Tap Emphasis 集成，后者为高达 28.1 Gbit/s 的 PPG 信号增加了四个抽头，适用于各种前光标和后光标。MP1825B 控制软件支持内置加重优化功能，可根据矢量网络分析仪（如 Anritsu 的 VectorStar®）测量的 S21 参数或使用仿真器生成，自动计算理想的加重设置，从而缩短设计时间。
Anritsu introduces a 28G/32G multichannel module for its MP1800A Signal Quality Analyzer (SQA) BERT system, bringing unprecedented performance and analysis to engineers who design, develop and evaluate high-speed interconnect interfaces up to 32 Gbit/s. Capable of synchronizing up to 12 pulse mode generators (PPGS) in a single host, and with best-in-class inherent jitter and excellent input sensitivity, the MP1800A is ideal for DP-QPSK 100G long range applications that require four synchronous PPGS with precise offset control. As well as accurate measurement of jitter tolerance and X-talk on high-speed backplanes and interconnects.
