产品描述:

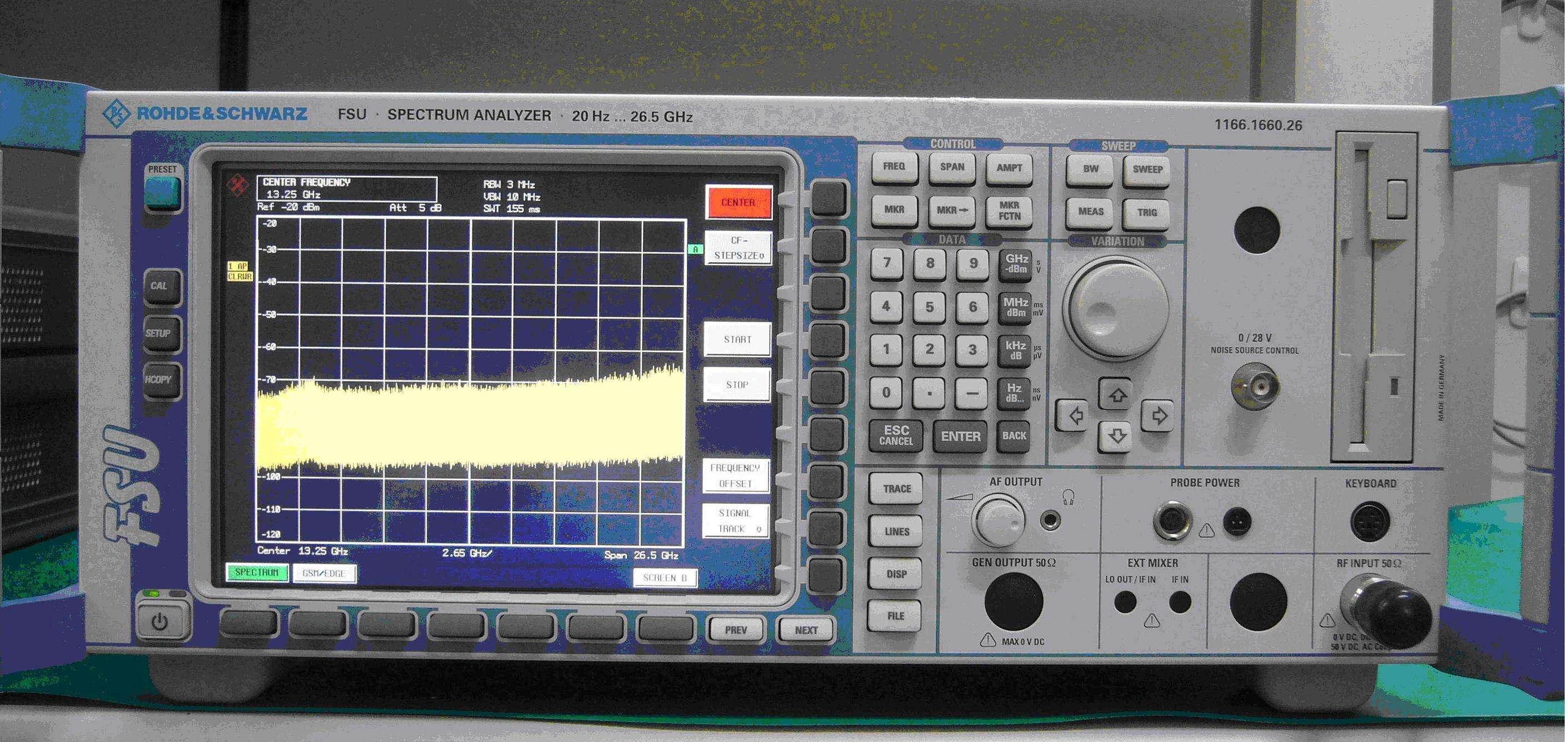

罗德与施瓦茨FSU26是一款高性能频谱分析仪，在相位噪声，动态范围和测量精度方面具有出色的性能，可以满足射频分析中的任何挑战-在航空航天和国防或高达26.5 GHz的一般微波应用中。
为了处理产品开发中各种各样的测量任务，仪器必须在所有感兴趣的领域提供丰富的功能和优异的性能。其广泛的动态范围使R&S FSU26成为基站开发和测试的理想工具。再加上标准模型中已经包含的优秀特性，例如< 0.3 dB总测量不确定度，门控扫描和中频电源触发器。
特点:
频率范围:20hz ~ 26.5 GHz
TOI > 20 dBm，典型。: + 25dbm
1 dB压缩:+13 dBm (0 dB RF衰减)
显示的平均噪声电平:-152 dBm在2 GHz;- 148dbm在26 GHz (1hz带宽)
77 dB ACLR用于3GPP。84分贝噪音校正
相位噪声类型。: 10mhz载波偏置时- 160dbc (1hz)
噪声校正
检测器的充分选择
多功能分辨率过滤器
全面的分析功能
高动态范围
测量沉降后的频率偏差
功率测量
宽动态范围标量网络分析
直接频率范围可达67 GHz
使用罗德与施瓦茨的外部混频器，可轻松扩展频率范围至110 GHz
支持高达1太赫兹的外部混频器
测试周期短，吞吐量高
快速时域功率测量
列表模式:用一个命令组合测量各种参数
可通过IEC/IEEE总线实现70次零跨度测量，包括跟踪数据传输
859x/8566兼容的IEC/IEEE总线命令集
测量速度快
Frequency Range: 20 Hz to 26.5 GHz
TOI > 20 dBm, typ.: +25 dBm
1 dB compression: +13 dBm (0 dB RF attenuation)
Displayed average noise level: –152 dBm at 2 GHz; –148 dBm at 26 GHz (1 Hz bandwidth)
Typ. 77 dB ACLR for 3GPP, typ. 84 dB with noise correction
Phase noise typ.: –160 dBc (1 Hz) at 10 MHz carrier offset
Noise correction
Full choice of detectors
Versatile resolution filters
Full range of analysis functions
High dynamic range
Measuring frequency deviation after settling
Power measurement
Scalar network analysis with wide dynamic range
Direct frequency range up to 67 GHz
Easy expansion of the frequency range to 110 GHz with external mixers from Rohde & Schwarz
Support of external mixers up to 1 THz
Short test cycles, high throughput
Fast time domain power measurement
List mode: combined measurement of various parameters with a single command
Up to 70 measurements/s in zero span via IEC/IEEE bus, including trace data transfer
859x/8566-compatible IEC/IEEE bus command set
High measurement speed
