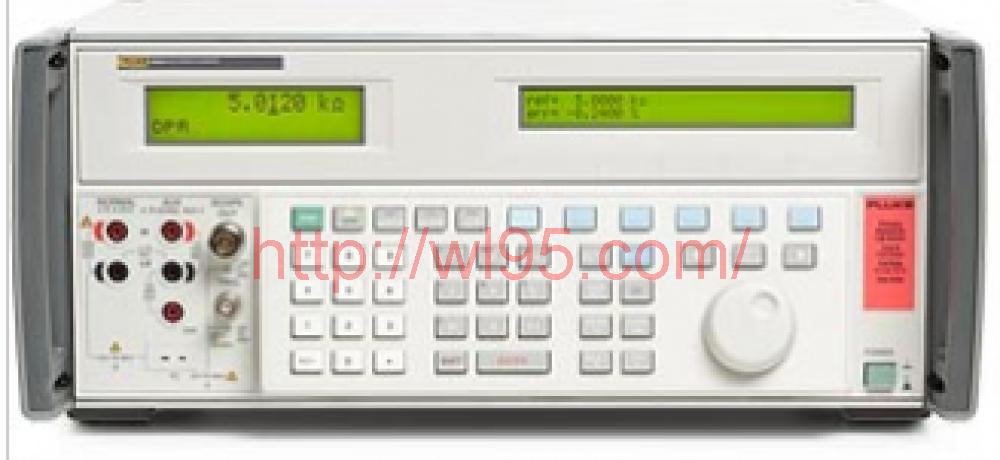

5502A多产品校准器
附带内部和外部的保护电路
可测量热电偶和热电偶模拟器
可直接输出电压、电流及其波形
可和MET/CAL软件结合实现全自动校准
可输出电阻、电容、模拟热电偶和RTD等
概述:
校准范围广泛的电子测量仪器
较强的保护电路，防止误操作对仪器造成损坏
便携式运输箱内置把手和轮子，带可拆卸前/后盖门，方便运输和现场校准
配合使用52120A跨导放大器，电流输出可扩展至100A直流和120A 交流
性价比良好的解决方案
产品描述：
功能众多，覆盖广泛的被校准对象
5502A多产品校准器是5500A的升级换代产品。可覆盖范围广泛的被校准对象，例如三位半及四位半数字多用表。5502A 附带内部和外部的保护电路，可帮助您方便携带和运输，并且安全的校准。5502A还可和MET/CAL软件结合实现全自动校准。对校准中低端电子测量仪器的解决方案来讲，5502A是理想的选择。
5502A可直接输出电压和电流，可输出各种电压、电流波形；5502A可同时输出电压、电流或者双路电压，实现相位控制，用来模拟直流和交流功率。5502A还可输出电阻、电容、模拟热电偶和RTD等。 5502A还可测量热电偶和热电偶模拟器。
5502A还有两个示波器校准选件，分别是300MHz示波器校准选件和600MHz校准选件。
使用福禄克52120A跨导放大器，5502A的电流输出还可从20.5A扩展到100A直流和120A交流。使用25匝和50匝线圈选件，更可产生高达6000A的等效电流。
5502A覆盖范围广泛的被校准对象，包括：
数字式和模拟式多用表
电流钳和钳形表
面板表
功率表
数据采集器
温度计（热偶及RTD）
各种类型的记录仪
过程校准器
功率谐波分析仪
很多其他类似的测量工具
被校准对象 福禄克校准器
多产品校准器 高精度多功能校准器
5080A 5502A 5522A 5700A 5720A
模拟指针表/面板表
重负载表
轻负载表
数字多用表
直流电压基本准确度 100 ppm 50 ppm 11 ppm 6.4 ppm 3.25 ppm
3.5 位表(典型值 ± 0.3% dcV)
4.5 位表(典型值 ± 0.025% dcV)
5.5 位表(典型值 ± 0.015% dcV)
6.5 位表(典型值 ± 0.0024% dcV)
7.5 位表(典型值 ± 12 ppm dcV)
8.5 位表(典型值 ± 3.9 ppm dcV)
温度压力
模拟RTD
RTD 测温
模拟热电偶
热电偶测量
压力模块 选件
示波器校准选件 1 通道
200 MHz 至 600 MHz 200 MHz 选件 300 MHz 或 600 MHz 选件 600 MHz 选件
1.1 GHz 选件
2.1 GHz
3.2 GHz
6 GHz
25 ps快沿
安规校准
耐电压测试仪
兆欧表 选件
安装时
PATs
导通性测试仪 选件
功率/电能
瓦特表
谐波分析仪
闪变表 PQ 选件
相位表 PQ 选件
功率分析仪 PQ 选件
功率记录仪
其他
钳形表
LCR表 仅限CR 仅限CR
过程校准器
数据采集器
射频毫伏表 03选件 03选件
# 校准器功能项目 8 11 11 5 5
技术指标：
功能 范围
1年技术指标
（±ppm+ppm量程）
直流电压 0 至±1020 V
50+1.5
直流电流 0 至±20.5 A
100+7.6
交流电压 1 mV 至1020 V，10 Hz 至500 kHz
300+18
电压/频率 1000 V@ 10 kHz/330 [email protected] kHz
交流电流 29 μA至20.5 A 10 Hz 至30 kHz
400+61
波形 正弦波，方波，三角波，截顶正弦波
电阻 0Ω至1100MΩ
90+18
电容 220 pF 至110 mF
0.25%+0.091%
功率（虚负载） 20.9 kW
相位控制 0到±179.99°，10Hz到10KHz
0.15°
热电偶（输出和测量温度） -250℃到+2316℃（11种类型）B, C, E, J, K L N R, S, T, U 10 μV/℃和1 mV/℃
0.14℃
RTD (输出和测量温度) -200℃到630℃（8种类型）
Pt 385-100Ω
Pt 3926-100Ω
Pt 3916-100Ω
Pt 385- 200Ω
Pt 385-500Ω
Pt 385 1000Ω
PtNi 385-120Ω(Ni120)
Cu 427 10Ω
0.03℃
频率 0.01Hz到2.0MHz
25ppm+1mHz
示波器校准(选件) 稳幅正弦波，从5 mV至5.5 Vpp, 频率从50 kHz 至600 kHz；上升沿< 300 ps，多触发功能，直流，方波和时标。
电流放大(辅助放大器52120A) 将电流输出从20.5 A放大至100 A直流，120 A交流（频率从10 Hz 至10 kHz）
通信接口 RS-232, IEEE 488
