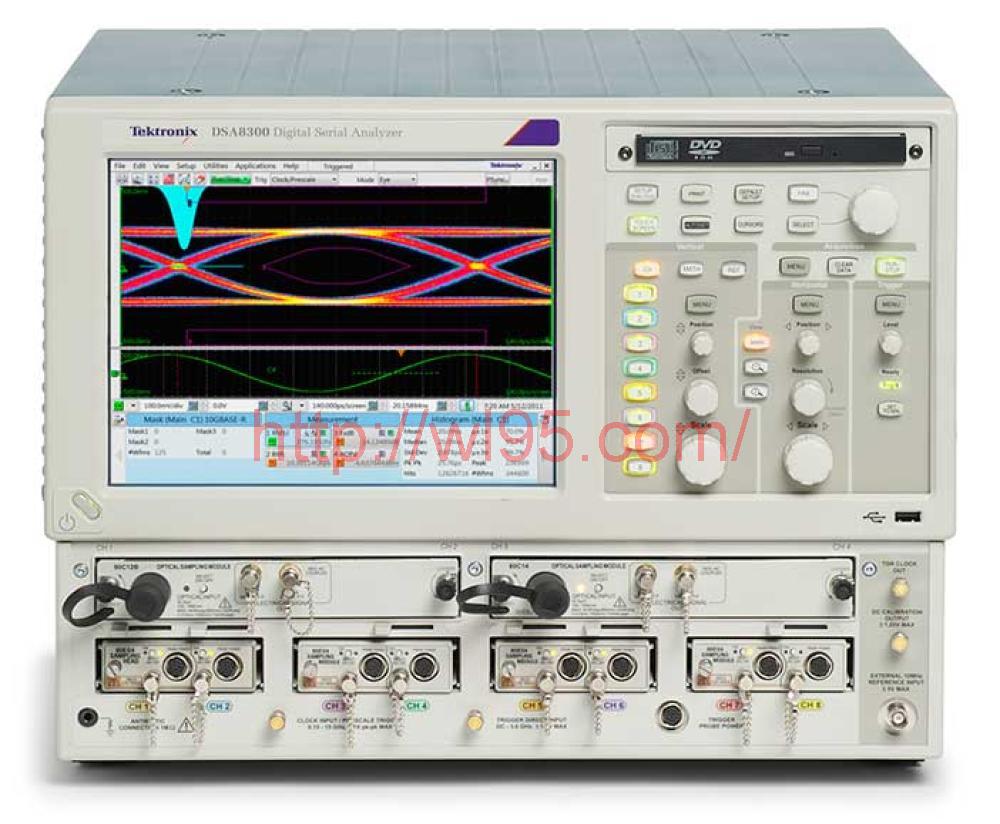

DSA8300 系列提供了小于 100 fs 的本底抖动，可以实现异常准确的器件检定，全面支持光通信标准、时域反射计和 S 参数。DSA8300 数字采样示波器为 155Mb/s - 400G PAM4 的数据通信提供了完整的高速物理层测试平台
80C12B 模块是一种宽波长 (700 - 1650 nm) 多速率光接口采样模块，为 155 Mb/s - 11.4 Gb/s 标准提供了电信和数据通信测试功能。这种模块异常灵活，可以配置成支持各种 10 Gb/s 应用、数据速率较低的应用 (155 Mb/s - 7.4 Gb/s) 或 10G 标准与数据速率较低标准的组合。
低数据速率应用包括： 155 - 2666 Mb/s、1G、2G、和 4G 光纤通道、多路标准应用，如 10GBASE-X4 和 4 路 10 Gb/s 光纤通道以及 Infiniband SDR 和 DDR 速率。
支持的 10 Gb/s 应用包括数据通信标准和电信标准。 支持的 10 Gb/s 数据通信应用包括速率为 9.953、10.3125、11.0957 Gb/s 的 10GbE、40GbE-R4、100GbE-SR10 应用以及速率为 10.51875 Gb/s 和 11.317 Gb/s 的 10G 光纤通道应用。80C12B 还提供了 9.953、10.664 和 10.709 Gb/s 电信速率测试功能。
Tektronix DSA8200主要特点和优点
*的采样示波器，执行通信信号分析、TDR/TDT/ 串行数 据网络分析及采集和测量重复的超快速信号
采集扩频时钟(SSC)信号
业内*支持zui多8 条输入通道的主机，提高了灵活性 和吞吐量
四个颜色等级可变余辉波形数据库
支持100 多种自动测量的测量系统
完整的通信测量套件，包括OMA、SSC 曲线及其它类型 的测量
自动ITU/ANSI/IEEE 模板测试
内置SONET/SDH、FC、以太网和其它标准模板和测量 功能
可以从出厂时提供的文件中加载模板更新程序
模板余量测试，支持相邻频段产品的测试
采集模块采集模块
全面集成多速率光接口模块
高达80+ GHz 的80C10B 光接口模块
高精度“ER Calibrated”测量在部分模块中提供
电接口模块，带宽高达70+ GHz，测得上升时间5 ps (10-90%)
速率灵活的时钟恢复模块
时钟恢复，支持SSC (扩频时钟)
抖动、噪声、BER 和串行数据链路分析
测量并从随机抖动中隔离确定性数据相关抖动
测量垂直噪声，从随机噪声中隔离确定性数据相关噪声
非常准确的BER 和眼图轮廓估算，支持的DDPWS 和TWDP 测量
FFE/DFE 均衡，发射机均衡
支持对>30 dB 的通道进行通道仿真
线性滤波器，支持夹具反嵌和线性滤波
TDR (时域反射计)
高达50GHz的TDR带宽，15 ps的反射上升时间，12 ps 的入射上升时间
zui低的噪声，获得准确的可重复的TDR 测量结果- 在50 GHz 时为600 μVRMS
独立校正采样器偏移，保证简便地反嵌夹具和探头
业内*能够支持zui多四对真正差分TDR 或电接口通道 的示波器，提高了系统通用性
S 参数测量
高达50 GHz 的差分、单端、混合模式测量功能；及插入 损耗、回波损耗、频域串扰测量功能
对千兆位信号路径和互连进行PCI Express、串行ATA、 Infiniband、千兆位以太网制造测试和标准*性测试， 包括眼图模板测试
直观、简便、准确，保证串行数据、千兆位数字设计和 信号完整性
使用命令行界面，快速准确地自动进行多端口S 参数测量
业内zui优秀的标准时基抖动性能，800 fsRMS
业内的时基抖动性能：在相位参考模式下<200 fsRMS*1
快速采集速率，高吞吐量
真正的差分远程采样器，可以放在DUT 附近，实现杰出的 信号保真度
FrameScanTM 采集模式，支持眼图平均功能： - 隔离数据相关问题 - 考察低功率信号
MS Windows XP 操作系统
