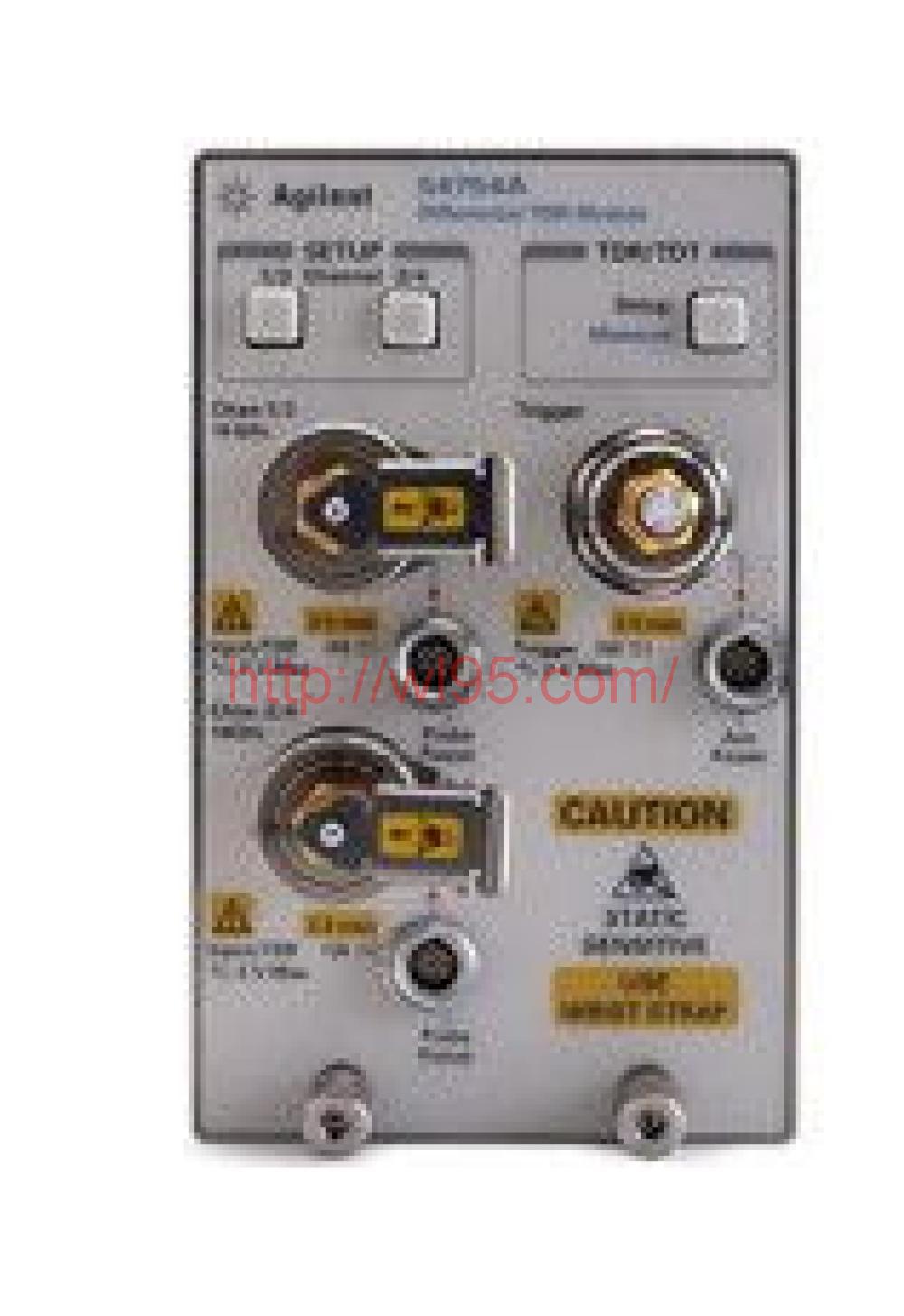

Keysight 54754A 拥有两个 18 GHz 通道，两者均带有内置 TDR 步进发生器。这两个通道可以一起使用来提供差分或共模 TDR 激励/响应，也可以独立使用。当不使用 TDR/TDT 步进发生器时，任何一个通道都可以作为一个正常的示波器垂直系统使用。
主要特性与技术指标
带有3.5 mm(阳性)连接器的两个18 GHz电通道
典型均方根噪声：0.25 mV(12.4 GHz带宽)、0.5 mV(18 GHz带宽)
最大输入信号： ± 2 Vdc
两个内置步进发生器可配置用于1端口、2端口共模或2端口差模TDR或TDT测量。
内置TDR/TDT校准、用户可选的边沿速度、S参数(需要A.06.01或更高版本的主机固件。S参数需要选件202)
兼容性
54750A 高带宽数字示波器主机
83480A 数字通信分析仪主机
86100A/B/C Infiniium DCA/DCA-J 主机
附件
探测――参见下面的“描述”部分，了解单端和差分 TDR 探头的信息。
TDR 校准套件――确保测量精度
ESD 保护―― 参见皮秒 ATE 型号 1202。
主要功能和规格
两个18ghz电通道，3.5 mm (m)连接器
•特性rms噪声:0.25 mV (12.4 GHz BW)， 0.5 mV (18 GHz BW)
•最大输入信号:±2 Vdc
•两个内置的步进发生器可配置1端口，2端口共模式，或2端口差分TDR或TDT测量
•内置TDR/TDT校准，用户可选择的边缘速度，s参数(需要主机FW rev. A.06.01或更高版本。s参数需要选项202)
兼容性
•54750A高带宽数字化示波器主机
83480A数字通信分析仪主机
•86100A/B Infiniium DCA主机
•86100C Infiniium DCA-J主机
•86100D Infiniium DCA-X主机
配件:
•探测-请参考下面的“描述”部分，了解关于单端和差分TDR探测的信息。
TDR校准套件-确保测量精度
•ESD保护-参见Picosecond ATE的1202型号。
