下降到100 ps上升时间
4 GHz, 2.5 GHz, 1.5 GHz, 1 GHz和500 MHz带宽模型
高达20gs /s的实时采样率
内存深度可达32兆
> 40000wfms /second最大波形捕获率
特殊的Delta-time精度，高置信度的关键时间测量
通信掩码测试高达2.5 Gbps速率
串行数据流的时钟恢复
32位串行触发器隔离模式依赖的效果
10mhz时基参考输入，提高精度和重复性
多视图缩放快速导航的长记录
控制通过经典的直接控制，触摸敏感的彩色显示或鼠标导航
开放Microsoft Windows环境
应用程序
信号完整性、抖动和时序分析
复杂设计的验证、调试和表征
电信和数据通信行业标准2.5 Gbps速率串行数据流的设计开发和遵从性测试
调试电信，数据通信和存储区域网络设备设计和高速背板
光谱分析
磁盘驱动器分析
瞬态现象研究
无与伦比的性能、简单性和连通性

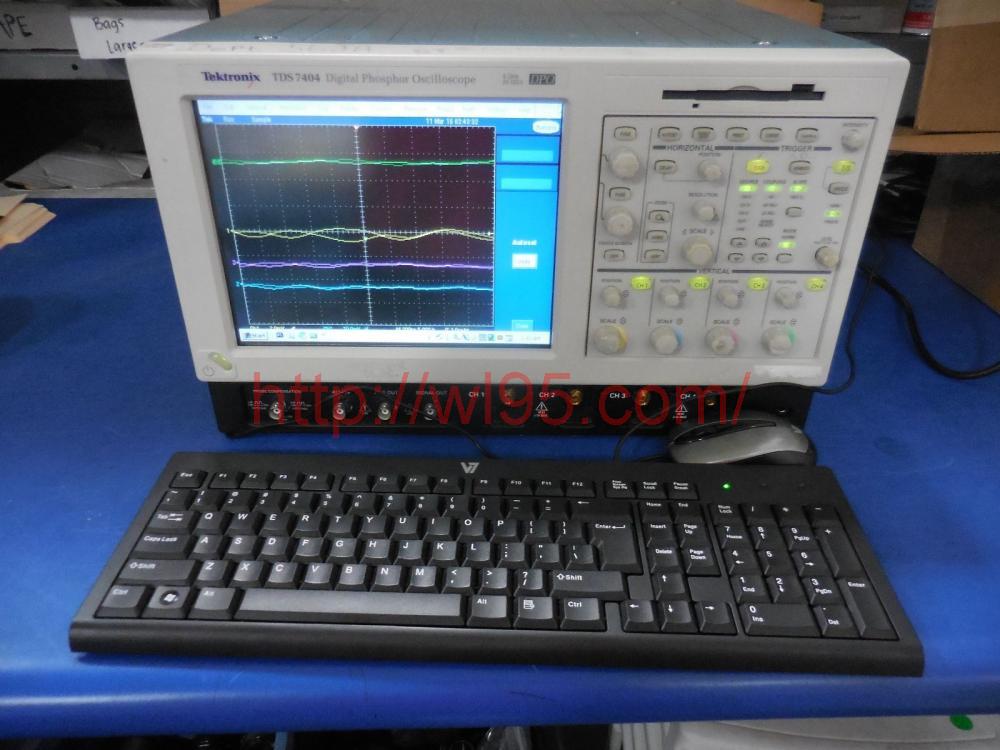

TDS7000系列数字荧光粉示波器为设计人员验证、表征和调试复杂的电子设计所面临的具有挑战性的信号完整性问题提供了业界最好的解决方案。 该系列具有特殊的信号采集和分析，操作简单，与您的设计环境和第三方分析软件完全连接。 直观的用户界面是经过几个月的客户研究开发出来的，在TDS7000系列中是首创的，并正在迅速成为行业标准。
优越的性能解决了信号完整性问题，加速了验证和调试
信号保真度
TDS7000型号，带宽从500 MHz到4 GHz，单次采样率到20 GS/s，轻松满足最新的高速逻辑家族和千兆通信标准的要求。 高达32 megassamples的采集内存最大限度地提高了高采样率的值，并确保关键事件被捕获的细节。 异常的deltatime度量性能提供了两个事件之间时间间隔的可靠准确度量。 此外，TDS7000系列具有出色的触发和采集性能、深度存储器和特定应用软件，使其成为高性能的抖动和定时分析工具。
卓越的探测性能对测量系统的保真度至关重要。 P7260 6ghz有源探头通过高阻抗、高频电路元件的高速设计，准确地获取实时信号信息，要求最小的负载。 P7350 5 GHz差分探头提供高CMRR、宽频率范围和最小输入间的时间偏差。
TDS7154、TDS7254和TDS7404型号包括TekConnectTM信号互连系统，进一步确保卓越的信号保真度，同时提供无与伦比的通用性，为高性能、实时示波器提供世界上最广泛的附属信号采集解决方案阵列。 这种方便，积极锁定接口取代了传统的BNC连接器，并与P7000系列探头兼容。 TCA-1 MEG高阻抗缓冲放大器允许您使用现有的Tektronix探测解决方案进行高压和微伏特差、电流和其他通用电压测量，需要1 MΩ终端。 此外，该放大器提供输入耦合(AC/DC/GND)和带宽限制(100mhz, 20mhz)。
波形捕获率
间歇故障的成功发现和复杂动态信号的表征取决于示波器观察信号的时间。 使用TDS7000系列，您可以完全可视化信号活动，因为第三代数字荧光粉技术(DPXTM)提供每秒超过400,000个波形的波形捕获率。 通过快速揭示故障的性质，DPX为设计人员节省了数分钟、数小时甚至数天的时间，因此您可以应用TDS7000的复杂触发来隔离故障。
特定于应用程序的扩展
可选的特定于应用程序的测量和分析包扩展了TDS7000的功能。 这些包基于TDS7000系列的精确采集性能，以满足对特定应用测量的需求，以快速量化设备和系统性能。
下降到100 ps上升时间
4 GHz, 2.5 GHz, 1.5 GHz, 1 GHz和500 MHz带宽模型
高达20gs /s的实时采样率
内存深度可达32兆
> 40000wfms /second最大波形捕获率
特殊的Delta-time精度，高置信度的关键时间测量
通信掩码测试高达2.5 Gbps速率
串行数据流的时钟恢复
32位串行触发器隔离模式依赖的效果
10mhz时基参考输入，提高精度和重复性
多视图缩放快速导航的长记录
控制通过经典的直接控制，触摸敏感的彩色显示或鼠标导航
开放Microsoft Windows环境
应用程序
信号完整性、抖动和时序分析
复杂设计的验证、调试和表征
电信和数据通信行业标准2.5 Gbps速率串行数据流的设计开发和遵从性测试
调试电信，数据通信和存储区域网络设备设计和高速背板
光谱分析
磁盘驱动器分析
瞬态现象研究
无与伦比的性能、简单性和连通性
TDS7000系列数字荧光粉示波器为设计人员验证、表征和调试复杂的电子设计所面临的具有挑战性的信号完整性问题提供了业界最好的解决方案。 该系列具有特殊的信号采集和分析，操作简单，与您的设计环境和第三方分析软件完全连接。 直观的用户界面是经过几个月的客户研究开发出来的，在TDS7000系列中是首创的，并正在迅速成为行业标准。
优越的性能解决了信号完整性问题，加速了验证和调试
信号保真度
TDS7000型号，带宽从500 MHz到4 GHz，单次采样率到20 GS/s，轻松满足最新的高速逻辑家族和千兆通信标准的要求。 高达32 megassamples的采集内存最大限度地提高了高采样率的值，并确保关键事件被捕获的细节。 异常的deltatime度量性能提供了两个事件之间时间间隔的可靠准确度量。 此外，TDS7000系列具有出色的触发和采集性能、深度存储器和特定应用软件，使其成为高性能的抖动和定时分析工具。
卓越的探测性能对测量系统的保真度至关重要。 P7260 6ghz有源探头通过高阻抗、高频电路元件的高速设计，准确地获取实时信号信息，要求最小的负载。 P7350 5 GHz差分探头提供高CMRR、宽频率范围和最小输入间的时间偏差。
TDS7154、TDS7254和TDS7404型号包括TekConnectTM信号互连系统，进一步确保卓越的信号保真度，同时提供无与伦比的通用性，为高性能、实时示波器提供世界上最广泛的附属信号采集解决方案阵列。 这种方便，积极锁定接口取代了传统的BNC连接器，并与P7000系列探头兼容。 TCA-1 MEG高阻抗缓冲放大器允许您使用现有的Tektronix探测解决方案进行高压和微伏特差、电流和其他通用电压测量，需要1 MΩ终端。 此外，该放大器提供输入耦合(AC/DC/GND)和带宽限制(100mhz, 20mhz)。
波形捕获率
间歇故障的成功发现和复杂动态信号的表征取决于示波器观察信号的时间。 使用TDS7000系列，您可以完全可视化信号活动，因为第三代数字荧光粉技术(DPXTM)提供每秒超过400,000个波形的波形捕获率。 通过快速揭示故障的性质，DPX为设计人员节省了数分钟、数小时甚至数天的时间，因此您可以应用TDS7000的复杂触发来隔离故障。
特定于应用程序的扩展
可选的特定于应用程序的测量和分析包扩展了TDS7000的功能。 这些包基于TDS7000系列的精确采集性能，以满足对特定应用测量的需求，以快速量化设备和系统性能。
