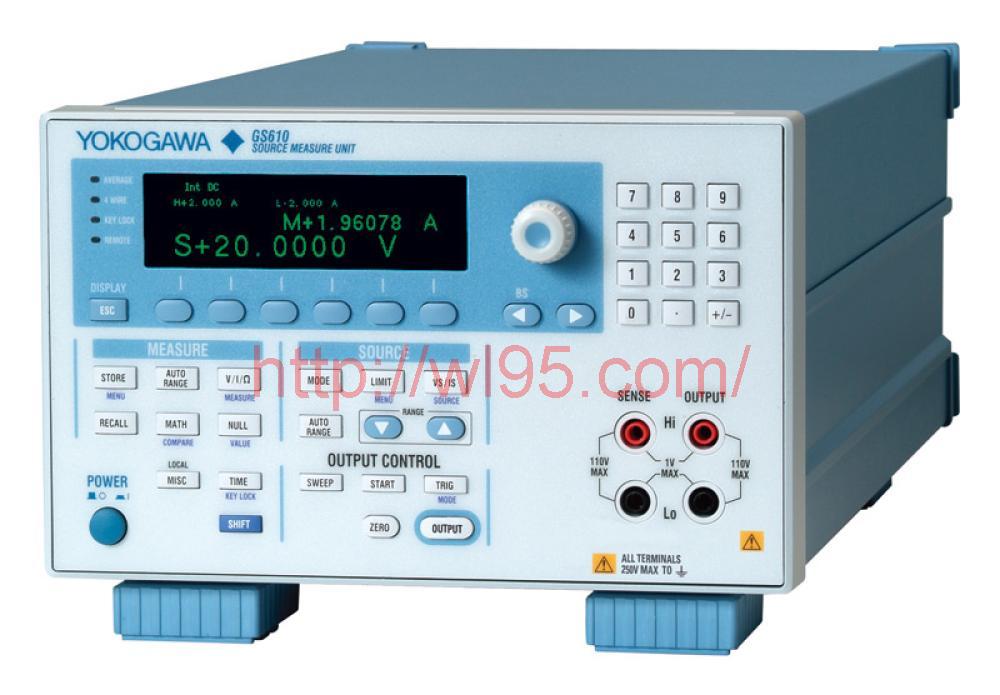

销售横河 GS610 源测量单元

浏览次数:47

产品参数

选件 是否计量 发货周期 保修时间 成色
-- 不保修 8成新
所在地 机身号 状态 资料下载
深圳市 完好
更新日期:2020-10-21
联系电话:0755-86016691

* 产品描述

特点:

  • 源极和漏极运行高达110 V / 3.2 A(四象限运行)
  • 基本精度:±0.02%(产生直流电压)
  • 以最大100µs的间隔扫描输出
  • 带有丰富的扫描模式(线性,对数和任意)
  • 在内部存储器中最多存储65535点源测量数据
  • 使用Web服务器功能的远程控制和FTP(可选)
  • 通过USB存储功能轻松进行文件操作

电压/电流产生和测量范围

最高可在110 V,3.2 A和60 W的电压下进行带电源操作(电流源)和灌电流操作(灌电流)的四维操作。

输出和测量分辨率为5.5位。


电压产生/测量范围:200 mV至110 V
电流产生/测量范围:20 µA至3.2 A

最大输出电流:
±3.2 A和(在±12 V或更低的输出电压下)
±2 A(在输出电压下) ±30 V以下)
±1 A(在±60 V以下的输出电压下)
±0.5 A(在±110 V以下的输出电压下)

生成和测量功能

GS610由恒定电流源,恒定电压源,电压表和电流表组成。每个功能可以组合成多种操作模式。

操作方式:

  • 电压产生/电流测量(VS / IM);
  • 电压产生/电压测量(VS / VM);
  • 电流产生/电压测量(IS / VM);
  • 电流产生/电流测量(IS / IM);
  • 电压产生(VS);
  • 当前的一代(IS);
  • 电阻测量(VS / IM或IS / VM)


另外,通过在内部切换本地感测和远程感测,可以使用两线制或四线制进行控制和测量。

Tm Gs610 03



多种操作模式

 GS610的电压/电流生成模块以DC生成模式或脉冲生成模式运行。每种生成模式都提供四种操作模式-连续输出,线性扫描,对数扫描和程序扫描。在程序扫描模式下,用户可以定义任意扫描模式。在每种扫描模式下,输出电平至少可以以100 µs的间隔更改。

直流输出模式

Tm Gs610 04


脉冲输出方式

Tm Gs610 05

详细信息

Feature:


  • Source and sink operation up to 110 V/3.2 A (four-quadrant operation)
  • Basic accuracy: ±0.02% (DC voltage generation)
  • Sweep output at up to 100-µ intervals
  • Comes with abundant sweep patterns (linear, logarithmic, and arbitrary)
  • Stores up to 65535 points of source measure data in the internal memory
  • Remote control and FTP using Web server function (Optional)
  • Easy file operation with the USB storage function

Voltage/Current Generation and Measurement Range

Four-dimensional operation with source operation (current source) and sink operation (current sink) is possible at up to 110 V, 3.2 A, and 60 W.

The output and measurement resolutions are 5.5 digits.


Voltage generation/measurement range: 200 mV to 110 V
Current generation/measurement range: 20 µA to 3.2 A

Maximum output current:
±3.2 A & (at an output voltage of ±12 V or less)
±2 A (at an output voltage of ±30 V or less)
±1 A (at an output voltage of ±60 V or less)
±0.5 A (at an output voltage of ±110 V or less)

Generation and Measurement Functions

The GS610 is made up of a constant current source, a constant voltage source, a voltmeter, and an ammeter. Each function can be combined into numerous operation modes.

Operation modes:

  • Voltage generation/current measurement (VS/IM);
  • Voltage generation/voltage measurement (VS/VM);
  • Current generation/voltage measurement (IS/VM);
  • Current generation/current measurement (IS/IM);
  • Voltage generation (VS);
  • Current generation (IS);
  • Resistance measurement (VS/IM or IS/VM)


Additionally, control and measurement using a two-wire system or a four-wire system are possible by switching local sensing and remote sensing internally.

Tm Gs610 03


Various Operation Modes

 The voltage/current generation block of the GS610 operates in DC generation mode or pulse generation mode. Four operation modes-continuous output, linear sweep, log sweep, and program sweep-are available for each generation mode. In program sweep mode, the user can define an arbitrary sweep pattern. The output level can be changed at a minimum of 100 µs intervals in each sweep mode.

DC output mode

Tm Gs610 04


Pulse output mode

Tm Gs610 05
